(50.104.AO[01]) - VAR - 396247, 758442, 758549 - CAB, AIR DUCT

Запчасти Case IH MAXXUM 115 (50.104.AO[01]) - VAR - 396247, 758442, 758549 - CAB, AIR DUCT (50) - CAB CLIMATE CONTROL

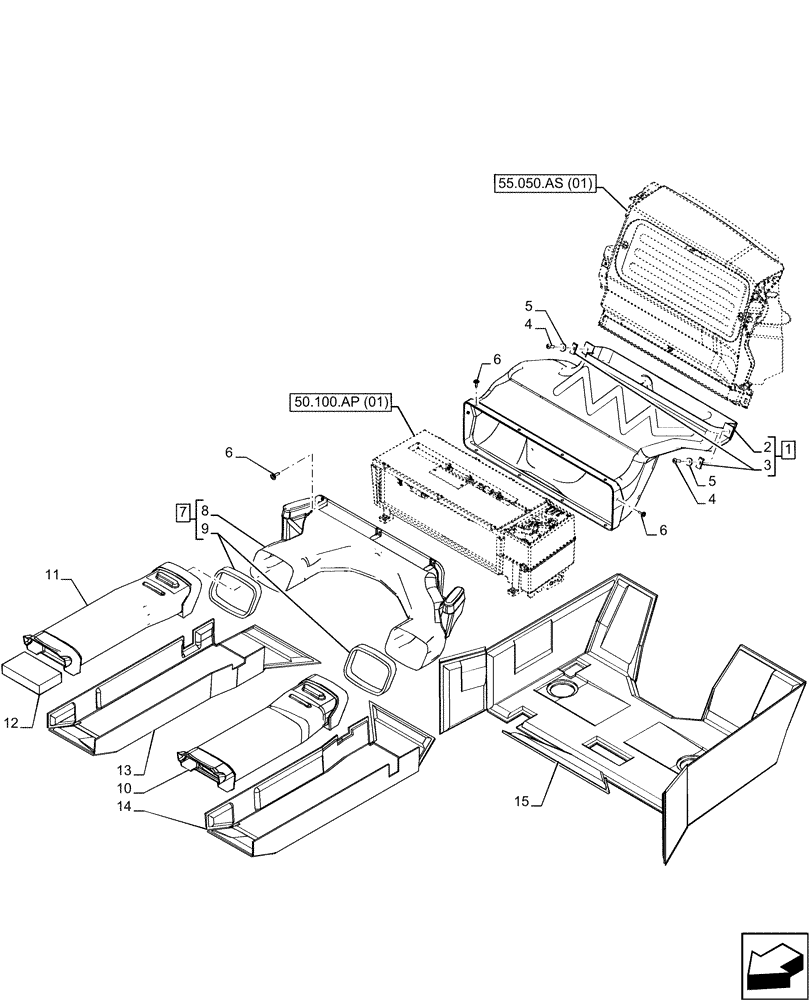

Схема запчастей Case IH MAXXUM 115 - (50.104.AO[01]) - VAR - 396247, 758442, 758549 - CAB, AIR DUCT (50) - CAB CLIMATE CONTROL
55.050.as (01)
10
5
6
9
14
4
3
15
4
2
12
6
11
13
1
8
6
5
7
50.100.ap (01)
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87614773

AIR DUCT

ASSY, Blower, Incl 2, 3

1шт.

2

NSS

NOT SOLD SEPARAT

Air Duct, Incl in 1

1шт.

3

87567755

SPRING NUT,M5

2шт.

4

15647001

SELF-TAP SCREW,Pozidriv Pan Hd, M12 x 19mm

2шт.

5

10523401

WASHER,6.15mm ID x 18mm OD x 2mm Thk

2шт.

6

82023989

CAPTIVE WASHER SCREW,Cross Pan Hd, #8 - 18 x 0.75", Type AB Thd Forming Pt

13шт.

7

87311195

AIR DUCT

ASSY, Incl 8, 9

1шт.

8

NSS

NOT SOLD SEPARAT

Air Duct, Incl in 7

1шт.

9

82034490

SEAL

2шт.

10

87301550

DUCT

1шт.

11

87301551

DUCT

1шт.

12

87516780

FOAM

1шт.

13

87661587

INSULATOR

RH

1шт.

14

87661589

INSULATOR

LH

1шт.

15

87661585

INSULATOR

1шт.
