(1.87.4/01[01]) - (VAR.337-338) 4WD DYNAMIC FRONT FENDERS WITH AXLE WITH BRAKE - C5040

Запчасти Case IH MXU115 (1.87.4/01[01]) - (VAR.337-338) 4WD DYNAMIC FRONT FENDERS WITH AXLE WITH BRAKE - C5040 (08) - SHEET METAL

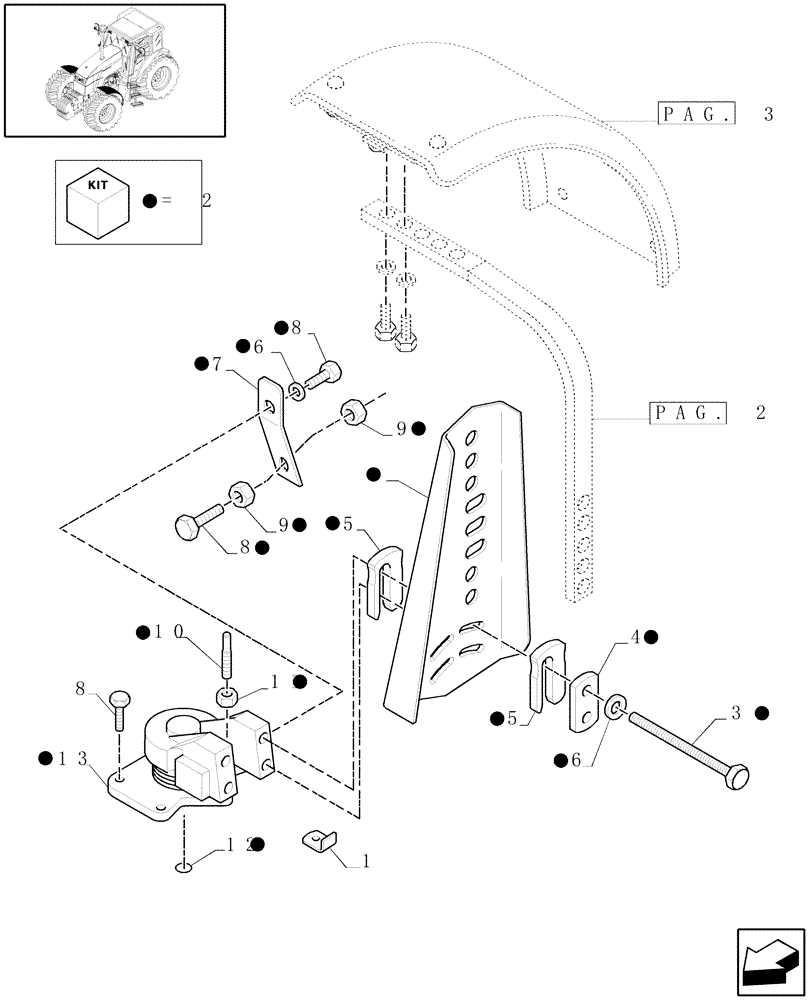

Схема запчастей Case IH MXU115 - (1.87.4/01[01]) - (VAR.337-338) 4WD DYNAMIC FRONT FENDERS WITH AXLE WITH BRAKE - C5040 (08) - SHEET METAL
2
2
8
10
4
6
13
2
2
8
2
3
6
2
5
2
2
pag. 2
9
7
2
2
5
11
2
pag. 3
9
1
2
12
2
2
2
8
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

47123187

BRACKET

2шт.

2

82032024

HUB

RH

1шт.

2

82032025

HUB

LH

1шт.

3

15232424

SCREW,Hex, M10 x 1.25 x 100mm, Cl 8.8, Full Thd

8шт.

4

82021149

SPACER

4шт.

5

82020467

SPACER

52шт.

6

14496621

WASHER,10.5mm ID x 21mm OD x 2mm Thk

10шт.

7

82029380

BRACKET

2шт.

8

15970824

SCREW,Hex, M10 x 1.25 x 32mm, Cl 8.8, Full Thd

12шт.

9

12164714

NUT,M10 x 1.25, Cl 8

4шт.

10

82020469

SCREW,M14 x 1.5 x 1.5mm

2шт.

11

12164021

NUT,Thick Hex, M14, 1.50mm Pitch, 11.00mm High, Cl 10, ZND

2шт.

12

14457581

O-RING,0.799" ID x 0.103" Width

4шт.

13

82032020

HUB

RH

1шт.

13

82032021

HUB

LH

1шт.
