(90.102.010) - VAR - 391216, 758207, 758208, 758210 - HOOD, LATCH

Запчасти Case IH OPTUM 270 CVT (90.102.010) - VAR - 391216, 758207, 758208, 758210 - HOOD, LATCH (90) - PLATFORM, CAB, BODYWORK AND DECALS

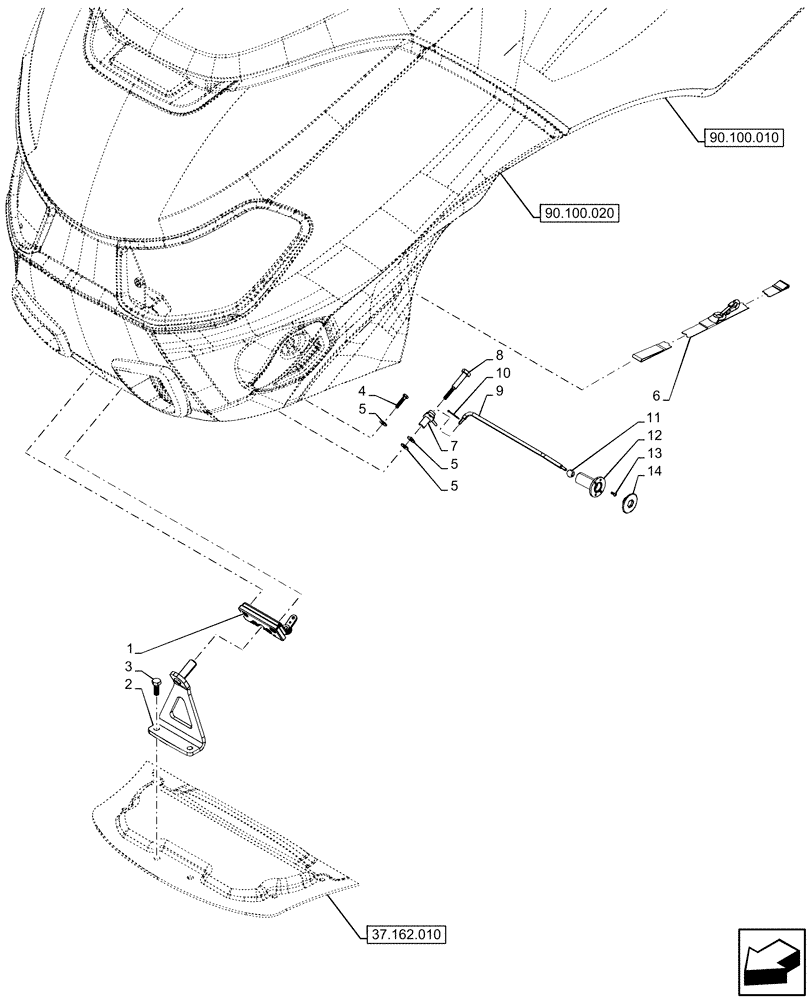

Схема запчастей Case IH OPTUM 270 CVT - (90.102.010) - VAR - 391216, 758207, 758208, 758210 - HOOD, LATCH (90) - PLATFORM, CAB, BODYWORK AND DECALS
90.100.020
12
4
11
8
7
3
13
14
6
9
5
2
5
1
10
5
90.100.010
37.162.010
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87729381

LATCH

1шт.

2

47922978

PLATE

1шт.

3

11306921

SCREW,Hex, M10 x 1.25 x 30mm, Cl 8.8, Full Thd

2шт.

4

10902821

SCREW,Hex, M6 x 30mm, Cl 8.8

3шт.

5

10523401

WASHER,6.15mm ID x 18mm OD x 2mm Thk

5шт.

6

47798070

STRAP,1840mm L

1шт.

7

47793738

PIVOT,38mm H x 63mm L

1шт.

8

87301835

PIN,10mm OD x 76.6mm L

1шт.

9

47827621

ROD,8mm OD x 273.5mm L, M5x0.8

1шт.

10

10734401

COTTER PIN,M2 x 22

1шт.

11

84287785

BALL,5mm ID x 16mm OD

1шт.

12

47805198

GUIDE

1шт.

13

47511292

SCREW,Hex, M4 x 0.7 x 10mm

4шт.

14

47583358

PLUG,M20 x 1

1шт.
