(1.93.3/ A[01]) - "GRAMMER" DELUXE SEAT W/AIR SPRING, W/BELTS AND W/SWITCH - BREAKDOWN

Запчасти Case IH PUMA 115 (1.93.3/ A[01]) - "GRAMMER" DELUXE SEAT W/AIR SPRING, W/BELTS AND W/SWITCH - BREAKDOWN (10) - OPERATORS PLATFORM/CAB

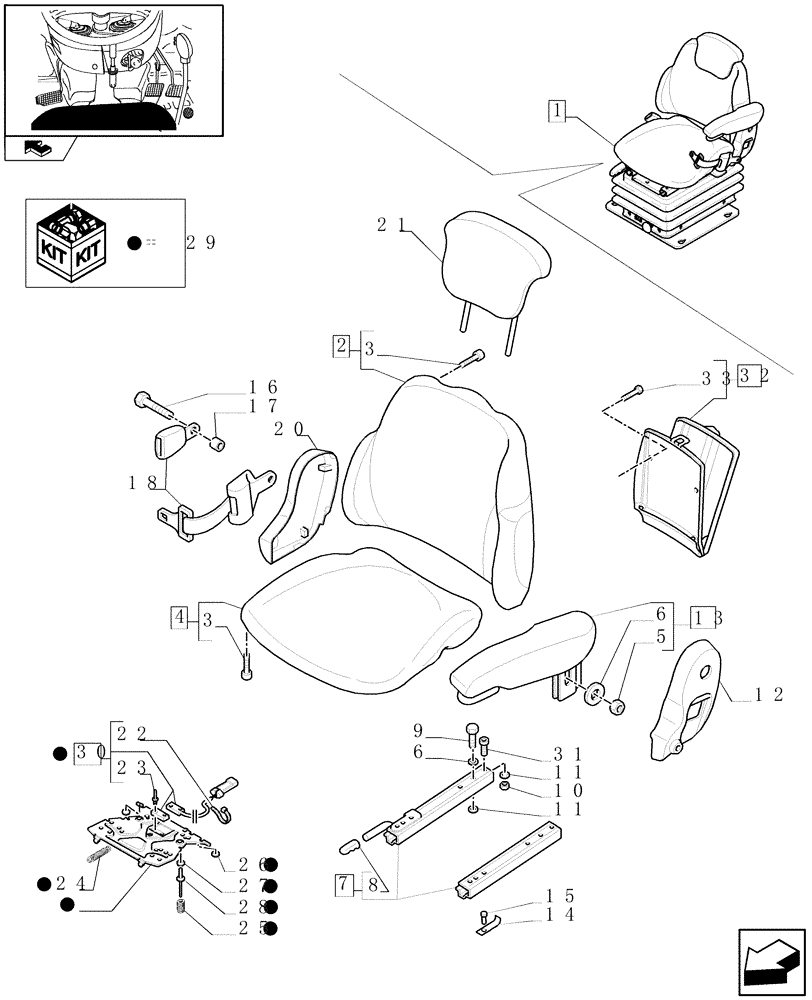

Схема запчастей Case IH PUMA 115 - (1.93.3/ A[01]) - "GRAMMER" DELUXE SEAT W/AIR SPRING, W/BELTS AND W/SWITCH - BREAKDOWN (10) - OPERATORS PLATFORM/CAB
7
16
29
23
10
16
24
22
6
21
16
1
11
16
2
6
16
9
33
17
4
31
12
11
13
32
20
3
8
5
15
18
14
25
3
16
26
home
16
27
30
16
28
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87531478

SEAT

ASSY

1шт.

2

82035006

CUSHION

1шт.

3

82034997

SCREW,M5 x 25mm

M5 x 25

7шт.

4

82035008

SEAT CUSHION

1шт.

5

82034880

NUT,M8

M8

5шт.

6

9960692

WASHER

4шт.

7

84145500

RAIL ASSY.

1шт.

8

9971715

HANDLE

1шт.

9

82034882

SCREW,M8 x 16mm

M8 x 12

4шт.

10

47124497

NUT,M8

M8 x 20

4шт.

11

9960692

WASHER

4шт.

12

87331931

COVER

1шт.

13

82034988

ARMREST

1шт.

14

1-34-751-942

ANGLE

2шт.

15

82034893

SCREW,M8 x 1.25 x 1.25mm

3шт.

16

82034885

SCREW,7/16" - 20 x 35"

2шт.

17

82034887

TUBE

2шт.

18

82034981

SAFETY BELT ,50.8mm W x 1280mm L

Retractor

1шт.

19

82034987

COVER

2шт.

20

82023115

COVER

1шт.

21

87538778

SEAT HEADREST

1шт.

22

87567529

CABLE TIE,200mm L

CABLE STRAP

6шт.

23

47124506

POP RIVET

4шт.

24

345780A1

SPRING

1шт.

25

82034924

SPRING

2шт.

26

82034895

BUMPER

2шт.

27

82034979

BUMPER

2шт.

28

87331936

RIVET

2шт.

29

84145504

REPAIR KIT

"OPS"

1шт.

30

84145503

SWITCH

"OPS"

1шт.

31

82034894

SCREW,M8 x 1.25 x 1.25mm

4шт.

32

71491415

UTILITY HOLDER

1шт.

33

82034863

SCREW,M4 x 8mm

5шт.
