(1.81.9/05[01]) - (VAR.092) FRONT HPL WITH PTO, LESS AUX. COUPLERS - LIFTER

Запчасти Case IH PUMA 165 (1.81.9/05[01]) - (VAR.092) FRONT HPL WITH PTO, LESS AUX. COUPLERS - LIFTER (07) - HYDRAULIC SYSTEM

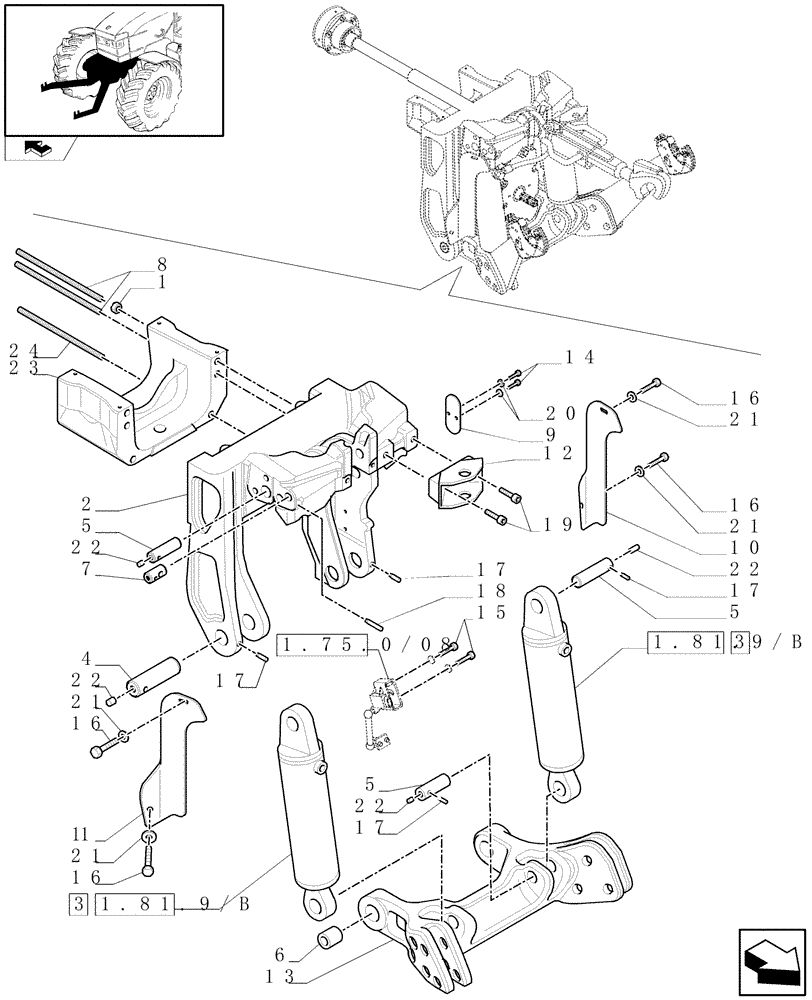

Схема запчастей Case IH PUMA 165 - (1.81.9/05[01]) - (VAR.092) FRONT HPL WITH PTO, LESS AUX. COUPLERS - LIFTER (07) - HYDRAULIC SYSTEM
16
13
16
12
24
23
5
14
1
3
15
21
1.81.9/b
1.75.0/08
home
1.81.9/b
3
18
1
2
21
22
21
22
7
21
6
19
4
20
1
8
17
16
22
17
22
16
17
9
10
5
5
17
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87016573

NUT

2шт.

2

87644500

FRAME

1шт.

3

87644502

LIFT CYLINDER

2шт.

4

87644504

PIN

2шт.

5

87644505

PIN

4шт.

6

87644506

BUSHING

2шт.

7

87644509

HITCH PIN

1шт.

8

87630404

STUD

4шт.

9

87644556

PLATE

1шт.

10

87644580

COVER

LH

1шт.

11

87644583

COVER

RH

1шт.

12

87644587

HITCH BRACKET

1шт.

13

87644501

FRAME

1шт.

14

86977726

BOLT,Hex, M6 x 12mm, Cl 8.8

2шт.

15

86977790

BOLT,Hex, M6 x 45mm, Cl 8.8

2шт.

16

120103

BOLT,M8 x 1.25 x 16mm, Cl 8.8

4шт.

17

86001294

SET SCREW,Hex Skt, M12 x 30mm, Dog Pt

5шт.

18

87684006

HEX SOC SCREW,M12 x 50mm, Cl 12.9

1шт.

19

14426221

HEX SOC SCREW,M16 x 40mm, Cl 8.8, Full Thd

2шт.

20

86588450

WASHER,6.6mm ID x 12mm OD x 1.6mm Thk

2шт.

21

14496501

WASHER,8.4mm ID x 17mm OD x 1.6mm Thk

4шт.

22

87684987

PLUG

6шт.

23

87630402

SPACER

1шт.

24

87630405

STUD

2шт.
