(50.200.BY[02]) - AIR CONDITIONING SYSTEM PIPES

Запчасти Case IH PUMA1854 (50.200.BY[02]) - AIR CONDITIONING SYSTEM PIPES (50) - CAB CLIMATE CONTROL

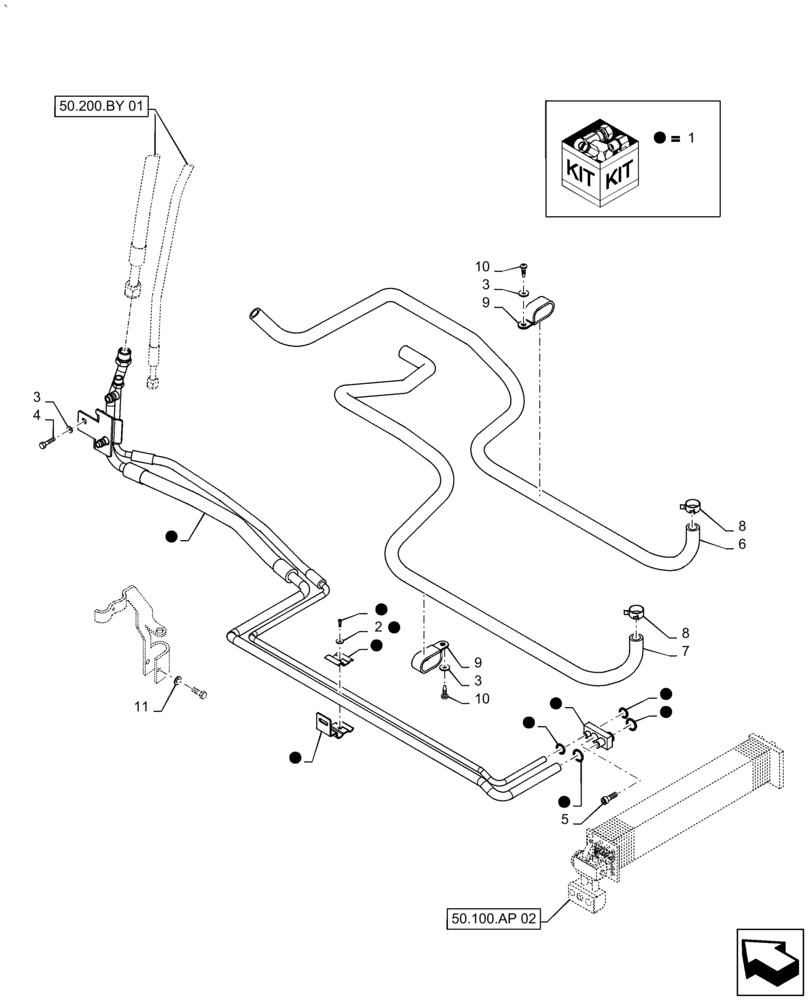

Схема запчастей Case IH PUMA1854 - (50.200.BY[02]) - AIR CONDITIONING SYSTEM PIPES (50) - CAB CLIMATE CONTROL
1
9
3
8
1
10
1
1
3
8
3
1
7
11
10
1
50.200.by 01
1
50.100.ap 02
1
1
1
2
1
1
6
5
4
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

84222772

PIPE ASSY.

1шт.

2

10615279

LOCK WASHER,M4, Serr

1шт.

3

10523401

WASHER,6.15mm ID x 18mm OD x 2mm Thk

1шт.

4

82011899

SCREW,Pan, M6 x 20mm, Cl 4.8

1шт.

5

14306421

HEX SOC SCREW,M8 x 1.25 x 25mm, Cl 8.8

1шт.

6

87621480

A/C HOSE,15.25 mm ID x 1123.00 mm

Feed

1шт.

7

87621487

A/C HOSE,15.25 mm ID x 1140.00 mm

Return

1шт.

8

82019905

HOSE CLAMP,22 - 26mm X 12mm

2шт.

9

82023568

CLAMP,2 Hoses

2шт.

10

82880748

SCREW,Pozidrive, Pan HD, M6 x 2 x 14mm, Cl 4.8

2шт.

11

14498824

WASHER

1шт.
