(09-16) - ROOF ASSY

Запчасти Case IH STX325 (09-16) - ROOF ASSY (09) - CHASSIS/ATTACHMENTS

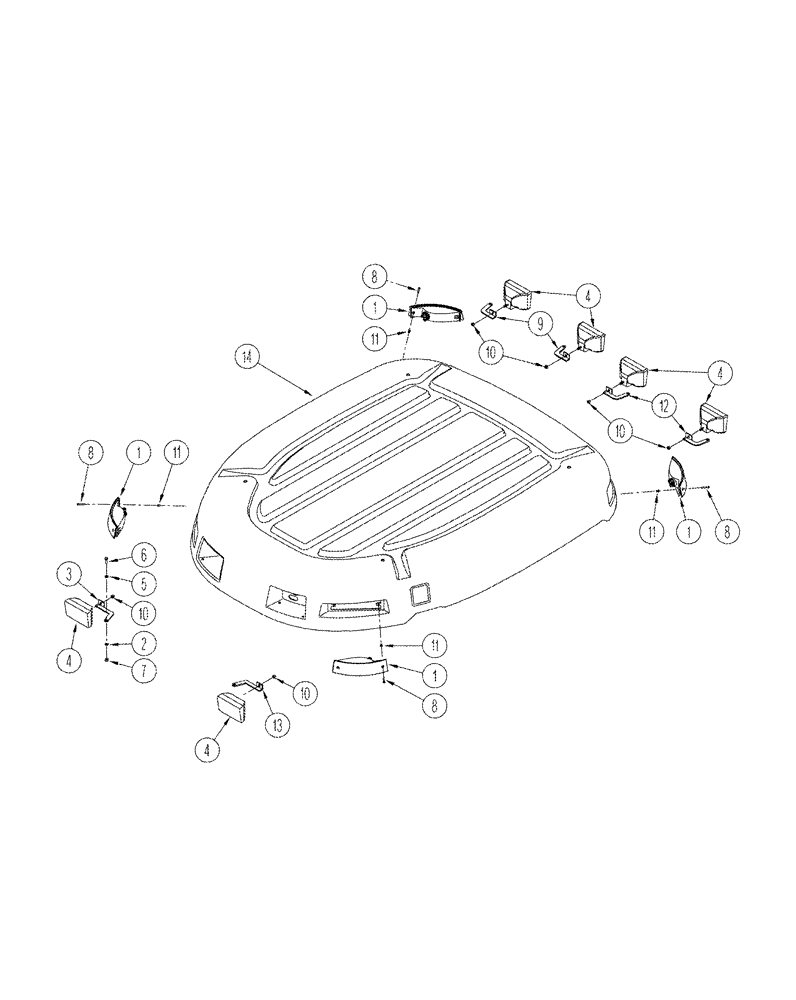

Схема запчастей Case IH STX325 - (09-16) - ROOF ASSY (09) - CHASSIS/ATTACHMENTS
8
9
10
8
11
4
10
4
5
3
1
4
1
8
2
12
11
1
14
13
1
11
6
8
4
11
7
10
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

320246A1

LAMP

hazard

4шт.

2

355532A1

WASHER

nylon

6шт.

3

353561A1

BRACKET

light, right-hand, front

1шт.

4

92269C1

WORK LAMP,Halogen, 12V, 55W, Clear

see Figure 04-13

6шт.

5

895-1008

9 x 16 x 1.6 mm

12шт.

7

832-10408

NUT,M8 x 1.25, Cl 8.8

6шт.

8

840-1535

SCREW,Pan, M5 x 35mm, Cl 4.8

8шт.

9

353563A1

BRACKET

light, right-hand, rear

2шт.

10

829-1410

NUT,M10 x 1.5, Cl 10.9

6шт.

11

336304A1

INSERT

8шт.

12

353562A1

BRACKET

light, left-hand, rear

2шт.

13

353560A1

BRACKET

light, left-hand, front

1шт.

14

329409A1

ROOF

1шт.

6

627-8025

BOLT,Hex, M8 x 1.25 x 25mm, Cl 10.9, Full Thd

6шт.
