(08-35[01]) - LIFT ROD, DISASSEMBLED

Запчасти Case IH C55 (08-35[01]) - LIFT ROD, DISASSEMBLED (08) - HYDRAULICS

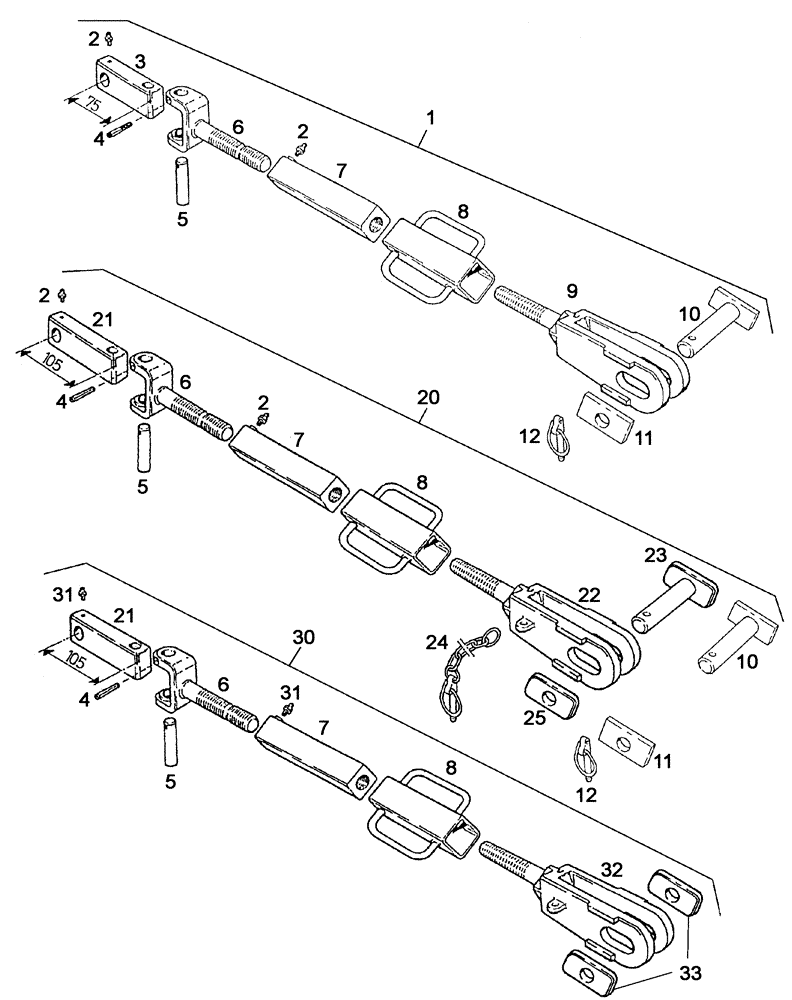

Схема запчастей Case IH C55 - (08-35[01]) - LIFT ROD, DISASSEMBLED (08) - HYDRAULICS
3
4
4
8
2
4
6
32
11
22
10
12
12
7
1
7
23
6
2
25
20
8
9
2
5
2
10
30
7
31
21
8
31
5
5
33
11
6
21
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

133700740205

UPPER LINK

----> ....., a=75mm, Besteht aus/Consists of/Compose de/Bestående af/È composto da 2 - 12

1шт.

2

190003963106

LUBE NIPPLE,M6 x 1

AM6

2шт.

3

133700740738

JOINT

1шт.

4

133700740723

LARGE PIN

PIN, LARGE

1шт.

5

133700740722

LARGE PIN

PIN, LARGE

1шт.

6

133700740724

CRADLE

1шт.

7

133700740725

TUBE

1шт.

8

133700740726

TURNBUCKLE

1шт.

9

133700740730

CLEVIS

1шт.

10

133700740777

LARGE PIN

PIN, LARGE

1шт.

11

133700740718

LARGE PLATE

PLATE, LARGE , Ø=25,5mm

1шт.

12

133700740778

LOCK PIN

1шт.

20

133700740290

UPPER LINK

----> ....., a=105mm, Besteht aus/Consists of/Compose de/Bestående af/È composto da 2, 4 - 8, 10 - 12, 21, 22, 24

1шт.

20

133700740295

UPPER LINK

..... ---->, a=105mm, Ersetzt/Replaces/Remplace/Udskiftet/Sostituisce 133700740201, 133700740205, 133700740290 - Besteht aus/Consists of/Compose de/Bestående af/È composto da 2, 4 - 8, 21 - 25

1шт.

21

133700740289

JOINT

1шт.

22

131700740745

YOKE

1шт.

23

1-32-174-026

CROSS PIN,25mm OD x 94mm L

1шт.

24

131700740742

LINCH PIN

1шт.

25

1-32-174-027

PLATE

1шт.

30

1-32-274-010

UPPER LINK

Besteht aus/Consists of/Compose de/Bestående af/È composto da 4 - 8, 21, 31 - 33

1шт.

31

131700740735

LUBE NIPPLE

2шт.

32

1-32-274-009

YOKE

1шт.

33

1-32-274-008

PLATE

2шт.
