(09C-21[01]) - DRAWBAR+ PITON-FIX HEIGHT-ADJUSTMENT / ..... ---->

Запчасти Case IH C55 (09C-21[01]) - DRAWBAR+ PITON-FIX HEIGHT-ADJUSTMENT / ..... ----> (09) - CHASSIS/ATTACHMENTS

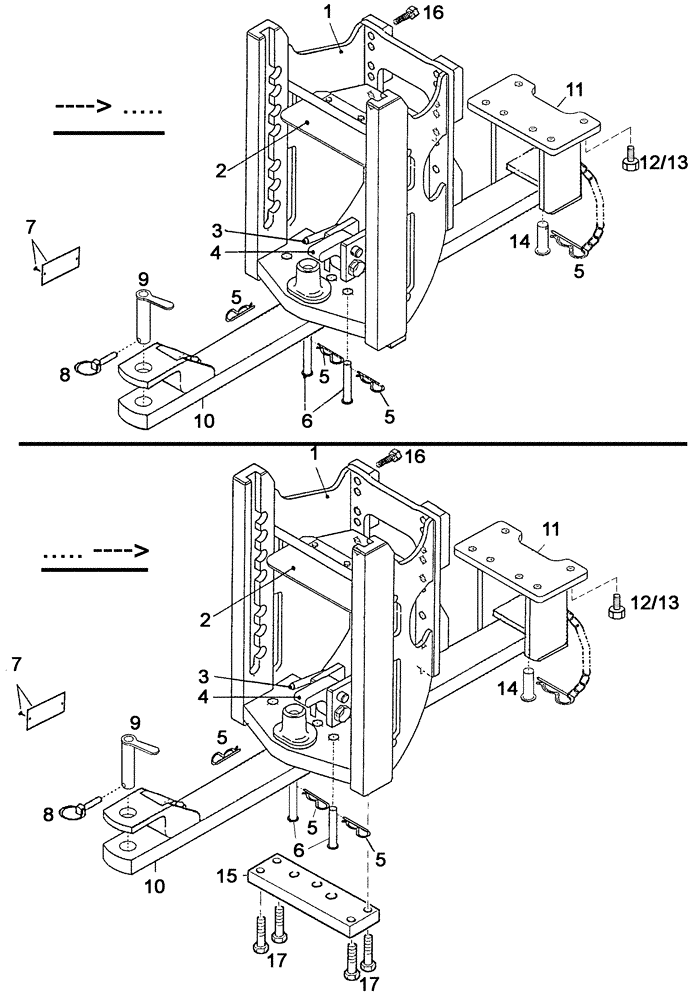

Схема запчастей Case IH C55 - (09C-21[01]) - DRAWBAR+ PITON-FIX HEIGHT-ADJUSTMENT / ..... ----> (09) - CHASSIS/ATTACHMENTS
10
3
2
15
17
16
11
3
12
17
5
1
16
5
13
10
6
8
5
1
6
14
4
9
2
5
13
7
4
5
9
12
7
5
5
14
8
11
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1-32-293-016

HITCH ASSY

Besteht aus/Consists of/Compose de/Bestående af/È composto das 1 - 6, 12, 13 - Ersetzt/Replaces/Remplace/Udskiftet/Sostituisce 155700930040, 1-32-393-040

1шт.

1

NSS

NOT SOLD SEPARAT

1шт.

2

155700930721

PROTECTOR

1шт.

3

NSS

NOT SOLD SEPARAT

1шт.

4

155700930720

LEVER

1шт.

5

190003990009

SPRING CLIP

6,3

4шт.

6

NSS

NOT SOLD SEPARAT

2шт.

155700930041

DRAWBAR, SWINGING

Besteht aus/Consists of/Compose de/Bestående af/È composto da 5, 8 - 10, 12 - 14

1шт.

7

NSS

NOT SOLD SEPARAT

1шт.

8

155700930711

LINCH PIN

1шт.

9

155700930724

PIN

1шт.

10

155700930723

DRAWBAR, SWINGING

1шт.

11

155700930706

CONSOLE

1шт.

12

11115631

BOLT,Hex, M14 x 35, 10.9, Full Thd

4шт.

13

190003802728

SCREW,M14 x 30mm, Cl 10.9

M14x30 10.9

2шт.

14

155700930707

PIVOT PIN

1шт.

15

NSS

NOT SOLD SEPARAT

1шт.

16

190003800305

SCREW,M14 x 60mm, Cl 10.9

M14x60-10.9

8шт.

17

NSS

NOT SOLD SEPARAT

4шт.
