(02.01.02) - BATTERY STAND HOLDER & HOOD LATCH

Запчасти Case IH DX55 (02.01.02) - BATTERY STAND HOLDER & HOOD LATCH (02) - ENGINE EQUIPMENT

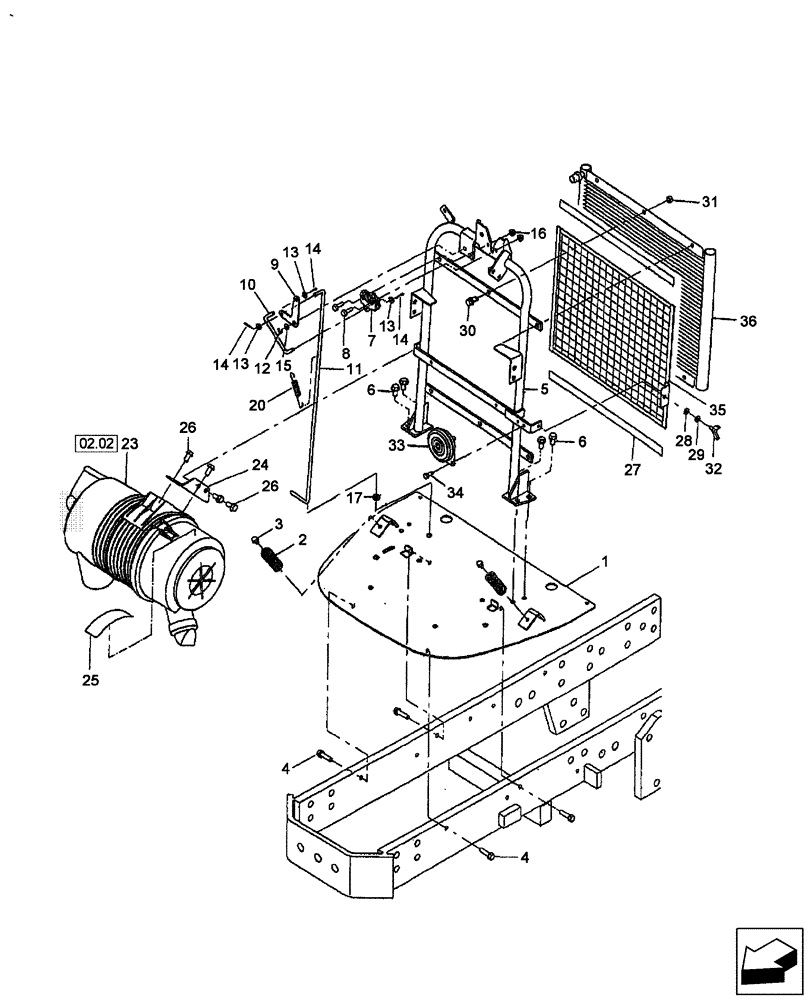

Схема запчастей Case IH DX55 - (02.01.02) - BATTERY STAND HOLDER & HOOD LATCH (02) - ENGINE EQUIPMENT
14
4
7
3
36
32
02.02
6
26
20
8
35
5
10
33
17
31
30
26
14
28
12
13
11
4
13
14
25
16
15
24
29
2
9
34
6
23
27
1
13
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

SBA389102270

PLATE

Battery

1шт.

2

SBA398214941

SPRING

2шт.

3

SBA010800616

BOLT

M6 x 16

2шт.

4

SBA011510830

BOLT

M8 x 30

4шт.

5

SBA314601840

HOLDER

Brace

1шт.

6

SBA011510816

BOLT

M8 x 16

4шт.

7

SBA350200180

HANGER

Latch Mechanism

1шт.

8

SBA010800620

BOLT

M6 x 20

2шт.

9

SBA350210250

HANGER

1шт.

10

SBA350210260

HANGER

1шт.

11

SBA350210340

HANGER

1шт.

12

SBA036800006

SNAP RING

1шт.

13

9824259

WASHER,6.4mm ID x 12mm OD x 1.6mm Thk

3шт.

14

SBA030102020

COTTER PIN

3шт.

15

86511315

WASHER,8.4mm ID x 16mm OD x 1.8mm Thk

1шт.

16

SBA022400006

NUT

M6

2шт.

17

SBA398114510

RUBBER SEAL

1шт.

20

SBA398211830

SPRING

1шт.

23

SBA314500940

AIR CLEANER

1шт.

24

SBA314610700

BRACKET

2шт.

25

SBA390199100

DECAL

DX55, DX60

1шт.

26

SBA011510816

BOLT

M8 x 16

4шт.

27

SBA398122961

Tape

2шт.

28

SBA027100006

WASHER

M6

1шт.

29

SBA026100006

WASHER

M6

1шт.

30

SBA011800820

BOLT

M8 x 20

6шт.

31

SBA023100008

NUT

M8

6шт.

32

SBA014110612

SPECIAL BOLT

M6 x 12

1шт.

33

SBA385250190

HORN

1шт.

34

SBA011500616

BOLT

M6 x 16

2шт.

35

SBA310141090

NET

1шт.

36

SBA386530160

CONDENSER

1шт.
