(1.89.0/05) - (VAR.082) DRAWBAR WITH TOW HOOK COMPLETE

Запчасти Case IH JX90 (1.89.0/05) - (VAR.082) DRAWBAR WITH TOW HOOK COMPLETE (09) - IMPLEMENT LIFT

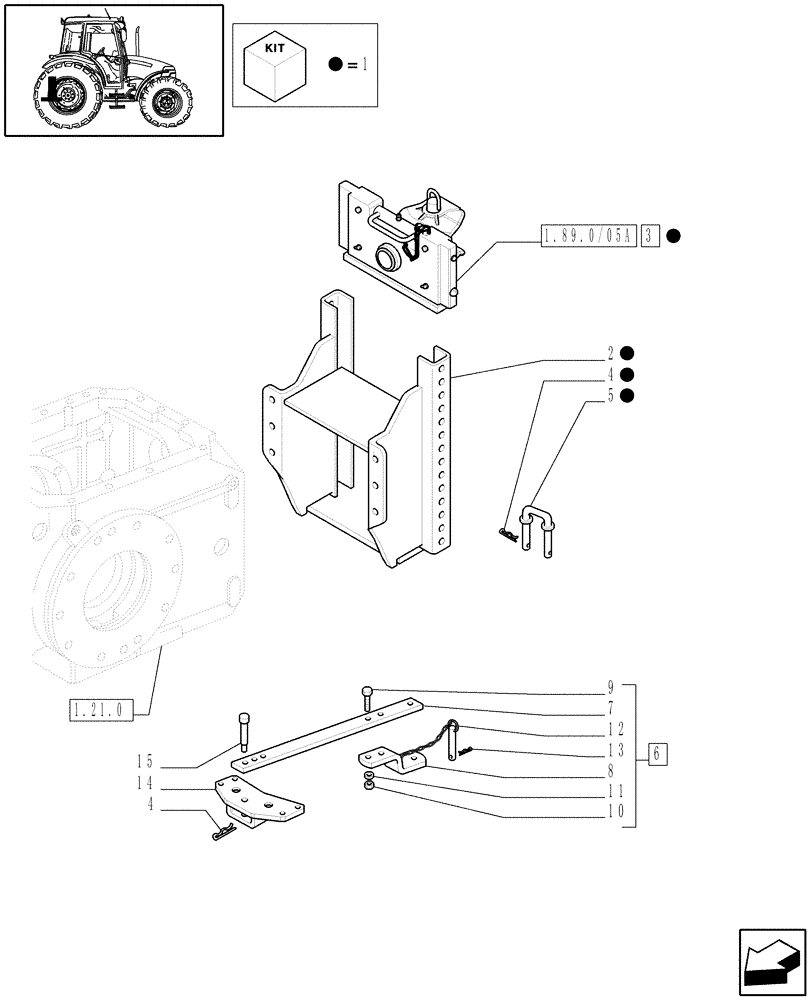

Схема запчастей Case IH JX90 - (1.89.0/05) - (VAR.082) DRAWBAR WITH TOW HOOK COMPLETE (09) - IMPLEMENT LIFT
1
10
13
11
9
1
4
1
7
12
1
6
1.21.0
4
15
14
1.89.0/05a
3
1
8
2
1
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

5098191

HITCH

ASSY

1шт.

2

5098181

DRAWBAR

1шт.

3

5098188

TOW HOOK

ASSY

1шт.

4

84416689

COTTER PIN

4MM

1шт.

5

5099403

PIN

1шт.

6

5098204

DRAWBAR

ASSY

1шт.

7

5098203

DRAWBAR

1шт.

8

5093221

PLATE

1шт.

9

15985031

BOLT,Hex, M18 x 1.5 x 90mm, Cl 10.9

2шт.

10

10721021

NUT,M18 x 1.5, Cl 10

2шт.

11

12601874

SPRING WASHER,19mm ID x 34mm OD x 1.6mm Thk

2шт.

12

5093226

HITCH PIN,31.5mm OD x 192mm L

1шт.

13

5112606

COTTER PIN,2.5mm OD x 66.5mm L

1шт.

14

5120238

BRACKET

1шт.

15

5116252

PIN,28mm OD x 80mm L

1шт.
