(33.202.020) - STD + VAR - 390110, 335113 - BRAKE CYLINDER, 2WD, LH

Запчасти Case IH JX95HC PLUS (33.202.020) - STD + VAR - 390110, 335113 - BRAKE CYLINDER, 2WD, LH (33) - BRAKES & CONTROLS

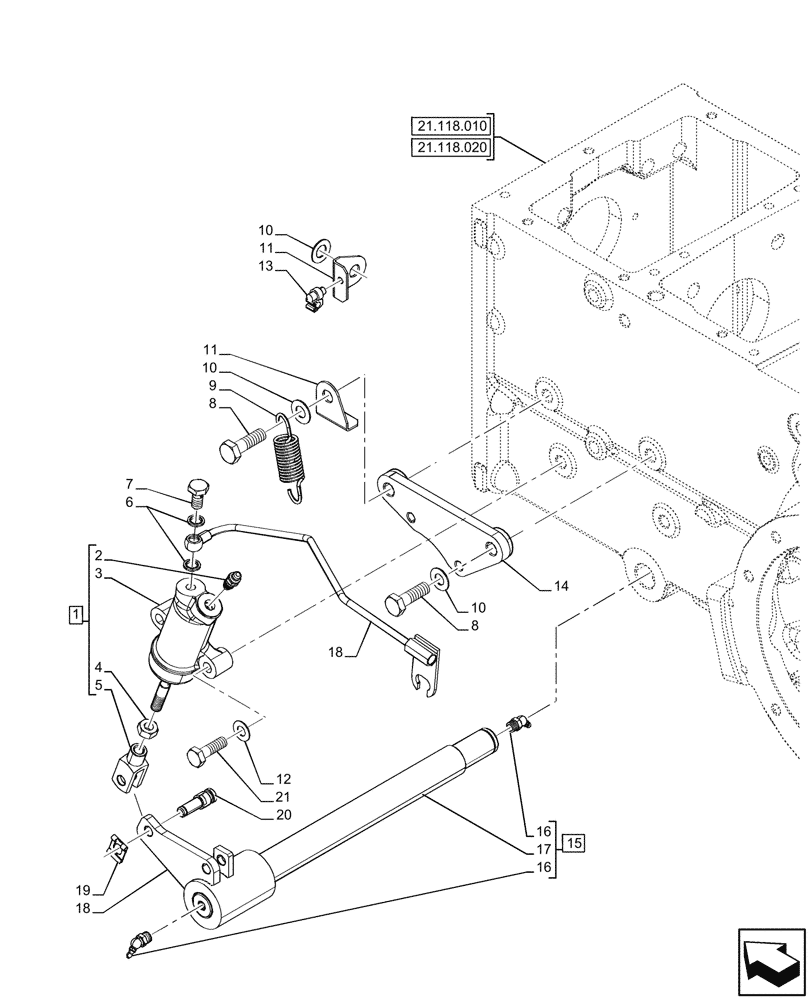

Схема запчастей Case IH JX95HC PLUS - (33.202.020) - STD + VAR - 390110, 335113 - BRAKE CYLINDER, 2WD, LH (33) - BRAKES & CONTROLS
10
21.118.010
20
1
12
19
11
17
21
6
10
8
14
4
18
18
13
3
2
15
5
7
11
16
16
9
21.118.020
10
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87748455

BRAKE CYLINDER,35.7mm Stroke

ASSY, LH, Incl 2 - 5

1шт.

2

84401441

BLEEDER

1шт.

3

NSS

NOT SOLD SEPARAT

Cylinder, Incl in 1

1шт.

4

11701714

NUT

1шт.

5

10007971

CLEVIS

1шт.

6

87316678

SEALING WASHER,10mm ID x 16mm OD x 2.3mm Thk

4шт.

7

5143514

BANJO BOLT

1шт.

8

15540534

SCREW,Hex, M12 x 1.25 x 35mm, Cl 10.9, Full Thd

2шт.

9

87725931

SPRING

1шт.

10

12601574

WAVE WASHER,Wave, M13

3шт.

11

5152163

BRACKET

2шт.

12

12601474

WAVE WASHER,Wave, 10.50mm ID x 21.00mm OD x 0.80mm, 3.00mm, CST, DAC

2шт.

13

14571880

SPRING CLIP

2шт.

14

5097634

SUPPORT

LH

1шт.

15

84343782

SHAFT

ASSY, LH, Incl 16, 17

1шт.

16

13408411

LUBE NIPPLE,90 Degree , M10 x1

2шт.

17

NSS

NOT SOLD SEPARAT

Shaft, Incl in 15

1шт.

18

87487203

PIPE

1шт.

19

11064174

CLIP

2шт.

20

87725815

PIN,10mm OD x 42mm L

2шт.

21

15970921

SCREW,Hex, M10 x 1.25 x 35mm, Cl 8.8, Full Thd

4шт.
