(90.160.120) - STD + VAR - 391606 - MUDGUARD & FOOTBOARD

Запчасти Case IH JX95HC PLUS (90.160.120) - STD + VAR - 391606 - MUDGUARD & FOOTBOARD (90) - PLATFORM, CAB, BODYWORK AND DECALS

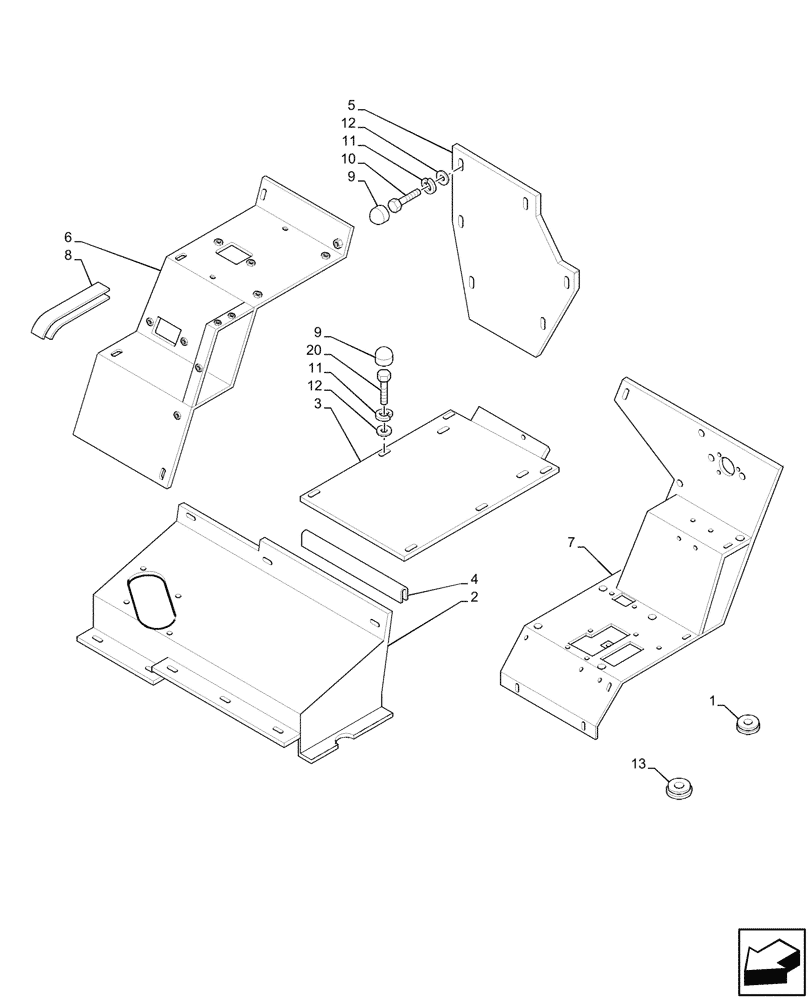

Схема запчастей Case IH JX95HC PLUS - (90.160.120) - STD + VAR - 391606 - MUDGUARD & FOOTBOARD (90) - PLATFORM, CAB, BODYWORK AND DECALS
6
10
2
5
7
20
4
13
9
8
3
11
1
11
12
9
12
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

5094072

GROMMET

1шт.

2

5097715

FLOOR

1шт.

3

5089527

FLOOR

1шт.

4

5094446

SEAL

1шт.

5

5089577

PLATE

1шт.

6

5097848

FLOOR

RH

1шт.

7

84219072

PLATFORM

LH

1шт.

8

5094447

SEAL

RH

1шт.

9

5089481

CAP,17mm OD

9шт.

10

16043421

BOLT,Hex, M8 x 1.25 x 20mm, Cl 8.8, Full Thd

24шт.

11

12601374

WAVE WASHER,Wave, 8.40mm ID x 15.00mm OD x 0.80mm, 3.00mm, CST, DAC

26шт.

12

10519601

WASHER,8.15mm ID x 17mm OD x 2mm Thk

23шт.

13

10399580

GROMMET,8mm ID x 14mm GRV ø x 20mm OD x 8mm Thk

1шт.

14

16043821

SCREW,Hex, M8 x 1.25 x 30mm, Cl 8.8, Full Thd

2шт.
