(18.100.020) - STD + VAR - 335113, 390110 - CLUTCH MECHANISM, PEDAL

Запчасти Case IH JX95HC PLUS (18.100.020) - STD + VAR - 335113, 390110 - CLUTCH MECHANISM, PEDAL (18) - CLUTCH

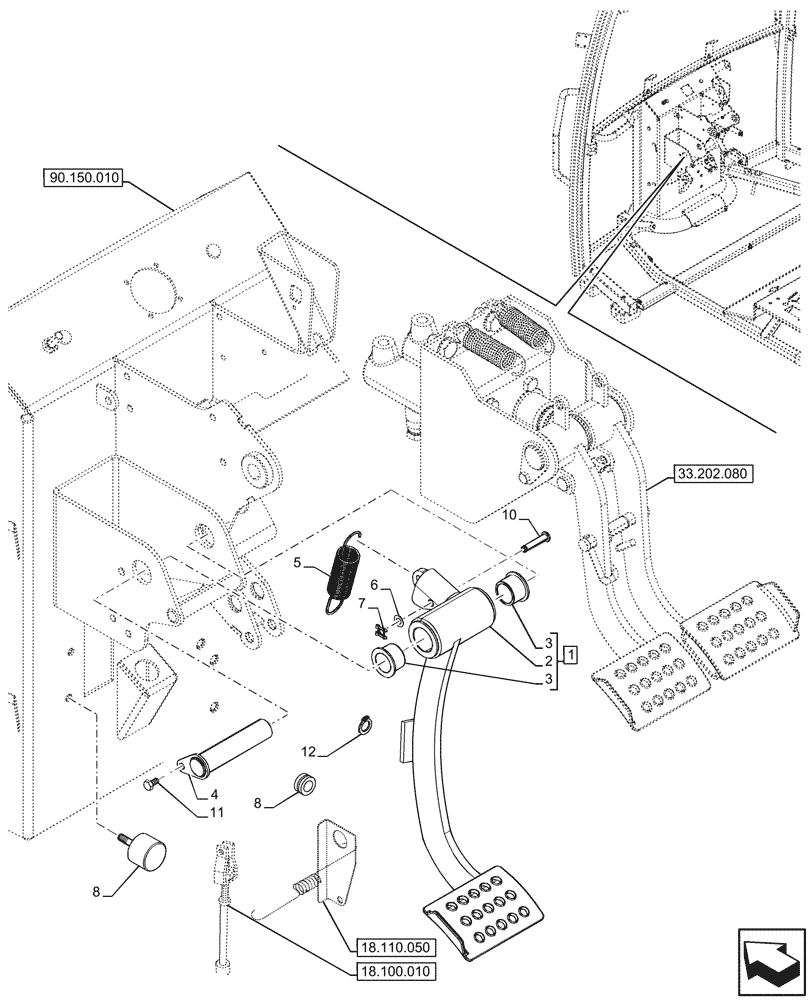

Схема запчастей Case IH JX95HC PLUS - (18.100.020) - STD + VAR - 335113, 390110 - CLUTCH MECHANISM, PEDAL (18) - CLUTCH
3
90.150.010
7
11
6
4
8
12
18.100.010
33.202.080
10
1
5
3
8
2
18.110.050
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

84193105

PEDAL

ASSY, Incl 2, 3

1шт.

2

NSS

NOT SOLD SEPARAT

Pedal, Incl in 1

1шт.

3

5097550

BUSHING,25.4mm ID x 38mm OD x 22mm L

2шт.

4

5097582

SHAFT

1шт.

5

5120395

SPRING,Extension, 19.8mm OD x 103mm L

1шт.

6

12601274

WAVE WASHER,6.40mm ID x 12mm OD x 0.50mm, 2.60mm H, STL, DAC

1шт.

7

11063971

SPRING CLIP,M6

1шт.

8

5115768

STOP

1шт.

9

11066276

SNAP RING,M14, Ext

1шт.

10

84193023

PIN,6mm OD x 32mm L

1шт.

11

10902221

BOLT,Hex, M6 x 16mm, CL 8.8

1шт.

12

5089759

GROMMET

1шт.
