(1.75.3) - BATTERY CABLES

Запчасти Case IH JX1095N (1.75.3) - BATTERY CABLES (06) - ELECTRICAL SYSTEMS

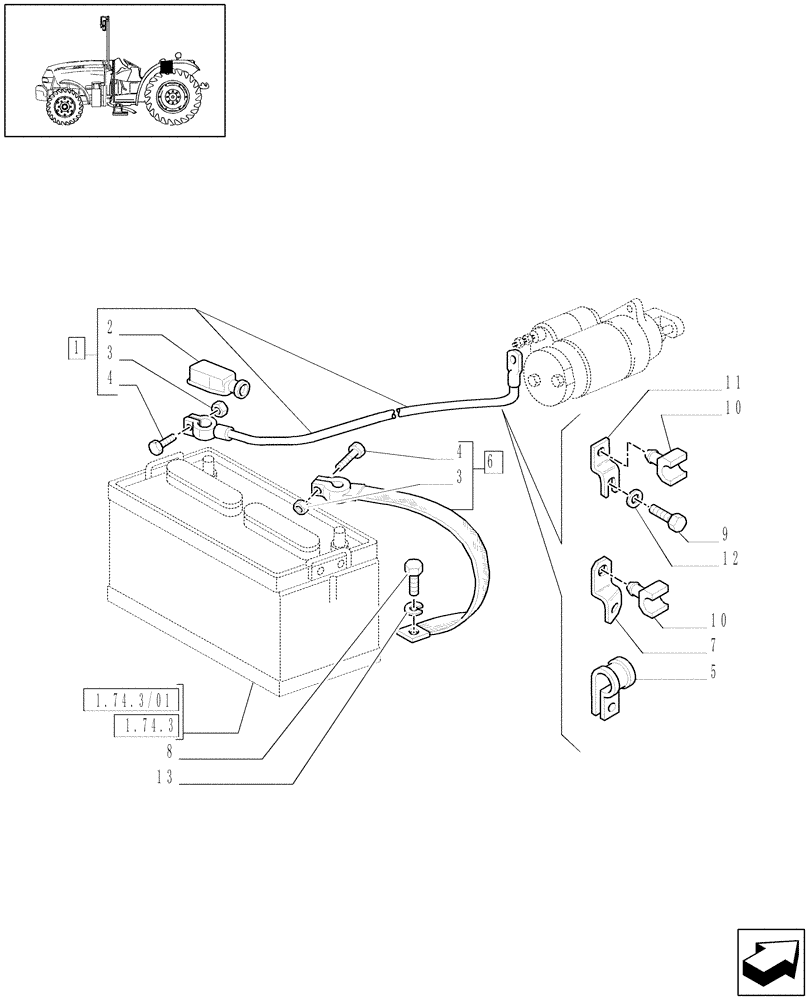

Схема запчастей Case IH JX1095N - (1.75.3) - BATTERY CABLES (06) - ELECTRICAL SYSTEMS
10
3
11
9
12
7
1
5
4
6
4
1.74.3
13
10
3
1.74.3/01
8
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

5188805

ELECTRIC CABLE

Assy.

1шт.

2

47132196

CAP

1шт.

3

15896221

NUT,Hex, M6, 5.20mm High, Cl 10

2шт.

4

11945208

SCREW

M6 x 35

2шт.

5

5145401

CLAMP

1шт.

6

5111023

GROUND CABLE

Assy.

1шт.

7

5179441

BRACKET

1шт.

8

14038211

SCREW

M8x18

1шт.

9

16043124

SCREW,Hex, M8 x 1.25 x 14mm, Cl 8.8, Full Thd

1шт.

10

14574180

CLIP,15mm ID, 6mm Bolt Hole, P Type

1-14

5шт.

11

5120229

PLATE

1шт.

12

10516674

LOCK WASHER,M8

2шт.

13

12647004

WASHER,8.15mm ID x 25mm OD x 2.5mm Thk

1шт.
