(10.218.01 02) - FUEL LINES & RELATED PARTS (5801368964) (Dec 2 2011 10:31:00.5697 AM)

Запчасти Case F2CFE614B A002 (10.218.01 02) - FUEL LINES & RELATED PARTS (5801368964) (Dec 2 2011 10:31:00.5697 AM) (10) - ENGINE

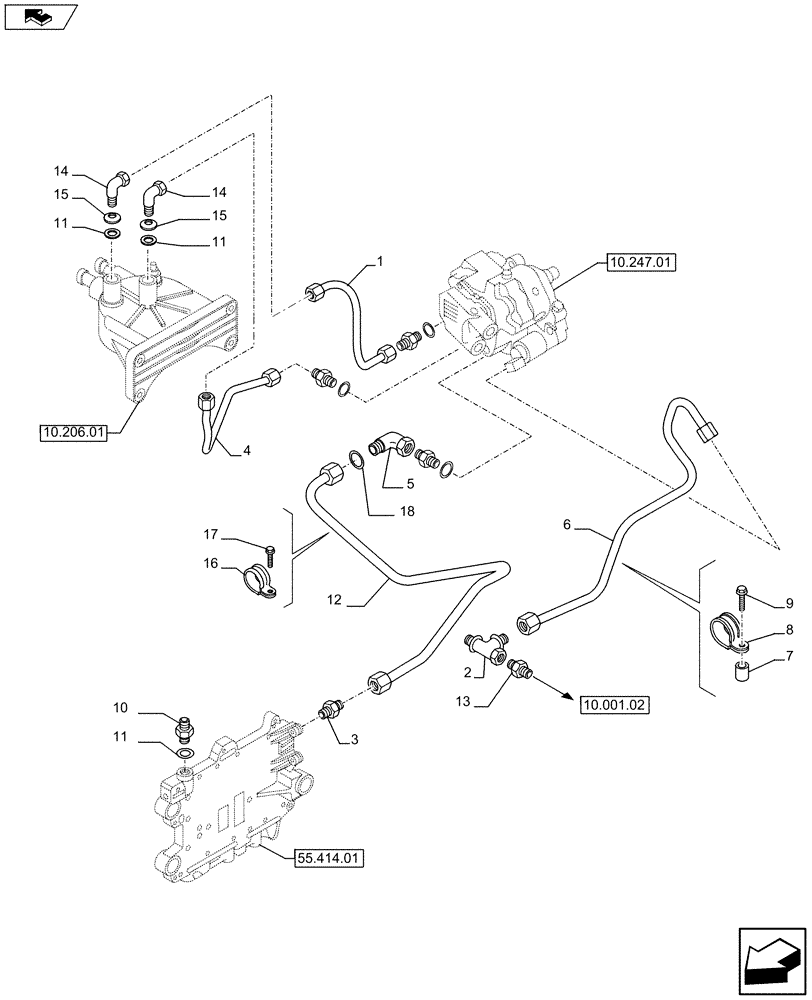

Схема запчастей Case F2CFE614B A002 - (10.218.01 02) - FUEL LINES & RELATED PARTS (5801368964) (Dec 2 2011 10:31:00.5697 AM) (10) - ENGINE
4
3
home
11
6
15
15
18
2
10.001.02
10.206.01
9
14
55.414.01
12
17
7
10.247.01
1
11
14
13
16
5
11
10
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

5801378904

FUEL TUBE

1шт.

2

16504714

COUPLING

1шт.

3

41031568

FITTING

1шт.

4

5801368948

FUEL TUBE

M14 x 1,5

1шт.

5

16504015

ELBOW

1шт.

6

504354070

TUBE

1шт.

7

8580153

SPACER

1шт.

8

99431539

STEEL PLATE

1шт.

9

16708734

ELEC CONNECTOR

1шт.

10

504081274

HYD CONNECTOR

M6 x 30

1шт.

11

98474309

GASKET,16mm ID x 24mm OD x 1.9mm Thk

M16 x 1,5 / M12 x 1,5

3шт.

12

5801368939

PIPE

1шт.

13

41031567

BANJO BOLT

M12 x 1,5 / M14 x 1,5

1шт.

14

42191125

ELBOW

M14 x 1,5

2шт.

15

16508811

NUT

2шт.

16

86637978

CLAMP,9.5mm, Coat, 8.7mm Bolt Hole, P Type

1шт.

17

2852323

SCREW,M8 x 1.25 x 14mm

1шт.

18

16510140

O-RING

1шт.
