(44.100.01[01]) - SMOOTH DRUM SCRAPER (GROUP 55-ND125942)

Запчасти Case DV210 (44.100.01[01]) - SMOOTH DRUM SCRAPER (GROUP 55-ND125942) (39) - FRAMES AND BALLASTING

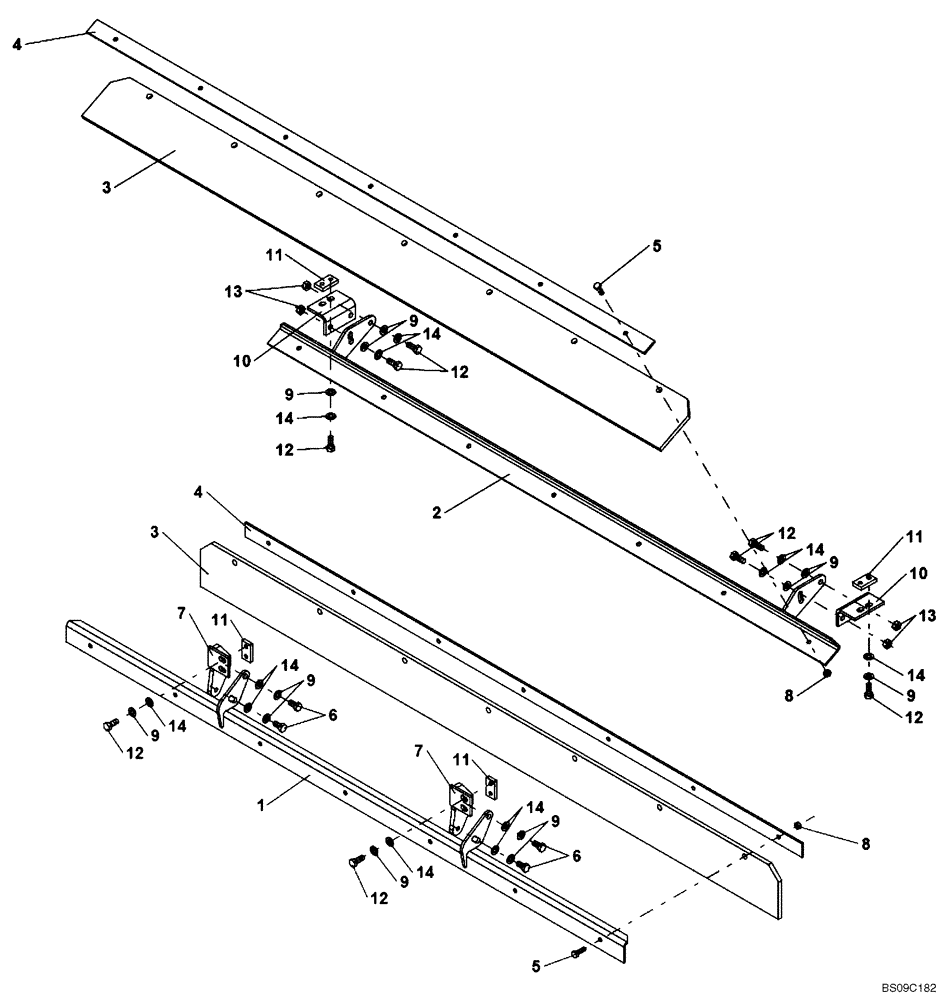

Схема запчастей Case DV210 - (44.100.01[01]) - SMOOTH DRUM SCRAPER (GROUP 55-ND125942) (39) - FRAMES AND BALLASTING
9
14
12
4
7
6
3
11
10
9
11
9
9
2
11
6
13
5
9
9
14
12
12
9
5
10
14
11
12
7
3
12
8
14
12
1
14
8
9
14
4
14
13
14
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

ND125929

BRACKET

BRACKET

1шт.

2

ND125953

BRACKET

BRACKET

1шт.

3

ND123492

BLADE

BLADE

2шт.

4

ND125943

STRAP

STRAP

2шт.

5

ND021295

BOLT

14шт.

6

ND021301

BOLT

4шт.

7

ND127501

BRACKET

BRACKET

2шт.

8

ND021848

NUT

14шт.

9

ND029250

WASHER

16шт.

10

ND127435

BRACKET

BRACKET, LOWER

2шт.

11

ND127498

SPACER

SPACER

4шт.

12

ND021302

BOLT

12шт.

13

ND021849

NUT

4шт.

14

ND035941

WASHER

16шт.
