(12-015-00[01]) - OPERATORS COMPARTMENT - IF USED

Запчасти Case SV216 (12-015-00[01]) - OPERATORS COMPARTMENT - IF USED (09) - CHASSIS/ATTACHMENTS

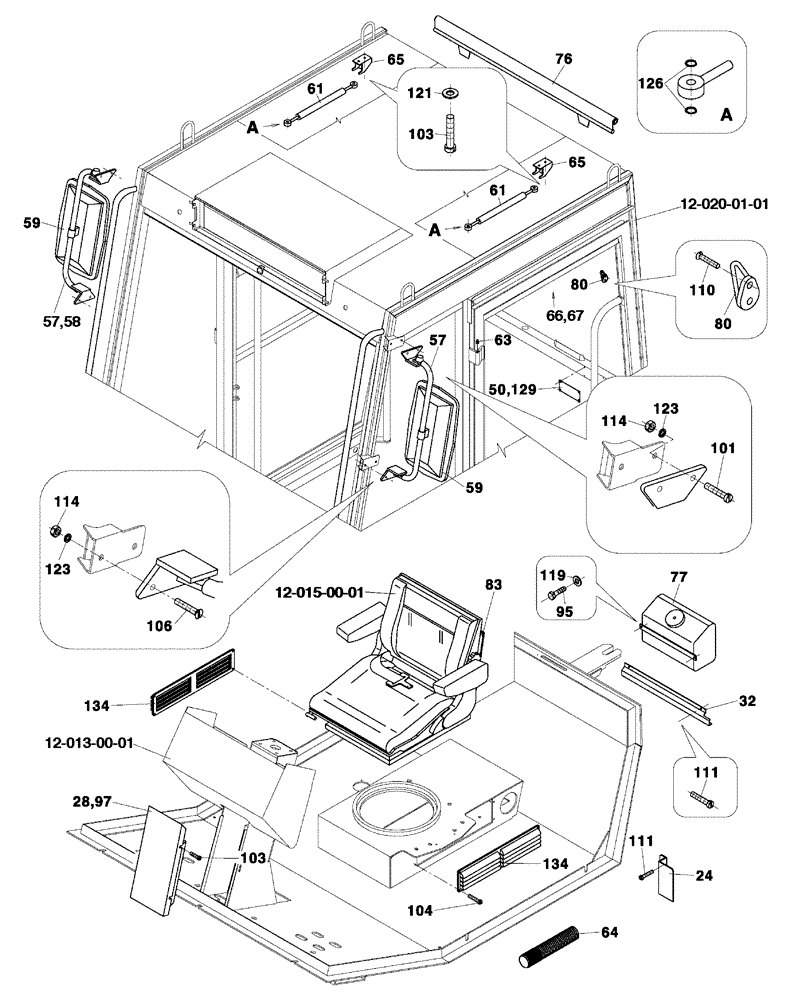

Схема запчастей Case SV216 - (12-015-00[01]) - OPERATORS COMPARTMENT - IF USED (09) - CHASSIS/ATTACHMENTS
76
57
103
97
114
83
101
129
66
134
59
77
123
103
114
111
67
50
57
106
121
61
24
119
126
58
110
80
111
80
59
104
64
65
134
63
28
32
65
123
61
95
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

24

ND103163

CLAMP

1шт.

28

ND031632

COVER

1шт.

32

ND103162

COVER

1шт.

50

NSS

NOT SOLD SEPARAT

1шт.

57

ND064405

SUPPORT

1шт.

Serial Number : Until DDD0001022

1шт.

57

ND064405

SUPPORT

2шт.

Serial Number : DDD0001023 And After

1шт.

58

ND064406

SUPPORT

1шт.

Serial Number : Until DDD0001022

1шт.

59

ND064408

MIRROR

2шт.

61

ND064716

GAS STRUT

2шт.

63

ND064758

PLUG

6шт.

64

ND101587

HOSE,170.00 mm

1шт.

65

ND078515

COVER

2шт.

66

ND078509

INSERT

12шт.

Serial Number : Until DDD0001022

1шт.

67

ND078508

CLAMP

12шт.

76

ND063885

SUNSHADE

1шт.

77

ND065424

RESERVOIR, WINDSHIEL

24V, Includes Pump

1шт.

80

ND089998

COAT HOOK

2шт.

83

ND090877

HOLDER

1шт.

83a

ND116017

SWITCH

1шт.

Not Illustrated

1шт.

95

ND023811

BOLT

M8 x 16

2шт.

97

ND023791

BOLT

M5 x 12

2шт.

101

ND024135

BOLT

M6 x 16

4шт.

103

ND024121

BOLT

M5 x 10

2шт.

104

ND024109

BOLT

8шт.

106

ND024381

SCREW

M6 x 16

4шт.

110

ND025017

BOLT

M4 x 16

2шт.

111

ND024966

SELF-TAP SCREW

M4 x 12

4шт.

114

ND021847

NUT

M6

8шт.

119

ND029249

WASHER

ID 8,4

2шт.

121

ND029247

WASHER

ID 5,3

4шт.

123

ND029309

SPRING WASHER

ID 6,1

8шт.

126

ND069816

SNAP RING

ID 10

4шт.

129

NSS

NOT SOLD SEPARAT

4шт.

134

ND064524

GRILLE

2шт.
