(10.400.010[03]) - RADIATOR & RELATED PARTS

Запчасти Case SV208D (10.400.010[03]) - RADIATOR & RELATED PARTS (10) - ENGINE

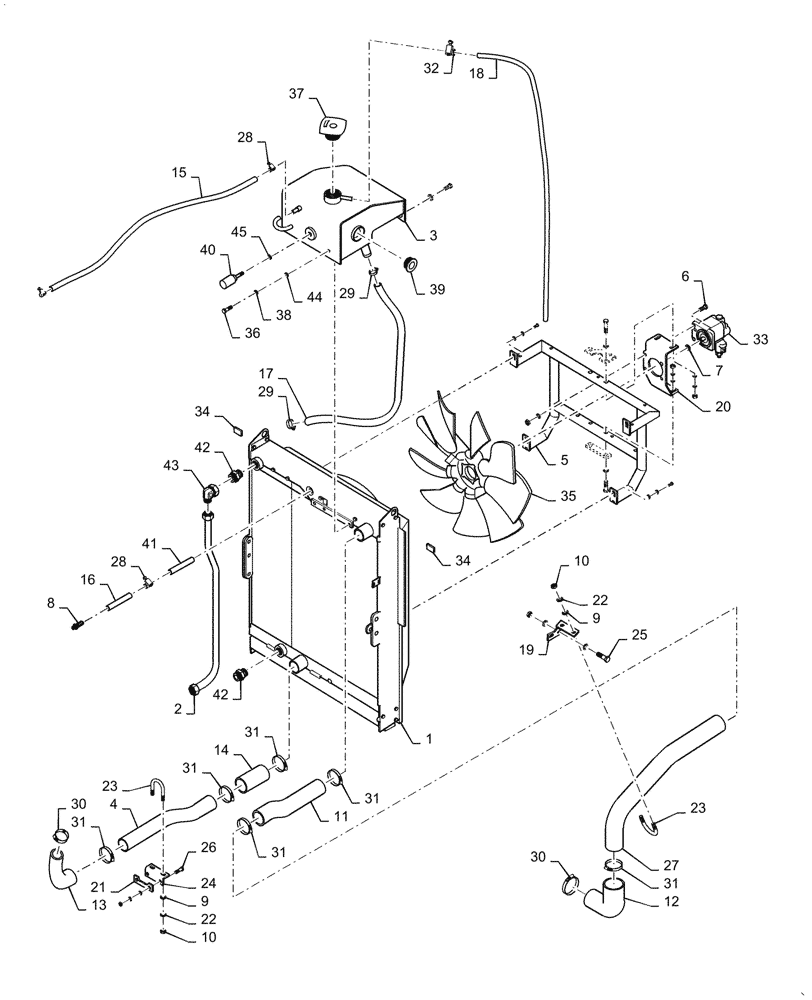

Схема запчастей Case SV208D - (10.400.010[03]) - RADIATOR & RELATED PARTS (10) - ENGINE
31
21
8
25
3
7
45
30
14
22
26
13
10
43
15
35
27
29
6
18
28
24
16
28
30
20
33
39
38
37
2
32
11
9
36
1
19
31
34
34
22
12
42
31
9
44
40
17
42
23
4
23
31
10
31
31
29
41
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

48090494

RADIATOR

1шт.

2

48090497

PIPE

1шт.

3

48090501

Coolant Expansion

RESERVOIR

1шт.

4

48090509

PIPE

1шт.

5

48090513

BRACKET

1шт.

6

ND024246

BOLT

4шт.

7

ND035942

WASHER

3шт.

8

48090531

HOSE FITTING

1шт.

9

ND035826

WASHER

4шт.

10

ND021849

NUT

4шт.

11

48090544

RADIATOR HOSE

1шт.

12

48090547

RADIATOR HOSE

1шт.

13

48090548

RADIATOR HOSE

1шт.

14

48090550

RADIATOR HOSE

1шт.

15

48090551

PLASTIC-RUBBER TUBE

1шт.

16

48090552

PLASTIC-RUBBER TUBE

1шт.

17

48090553

HOSE

1шт.

18

48090554

PLASTIC-RUBBER TUBE

1шт.

19

48090555

BRACKET

1шт.

20

48090557

BRACKET

1шт.

21

48090561

SPACER

1шт.

22

ND035941

WASHER

4шт.

23

48090563

U-BOLT

2шт.

24

48090566

BRACKET

1шт.

25

ND021200

BOLT

2шт.

26

ND021303

BOLT

1шт.

27

48090570

PIPE

1шт.

28

ND069478

CLIP

4шт.

29

ND107319

CLAMP

2шт.

30

ND105775

HOSE CLAMP

2шт.

31

ND107320

CLAMP

6шт.

32

ND069521

CLAMP

1шт.

33

47619904

MOTOR-PUMP

Radiator Fan

1шт.

34

48090571

SEALING STRIP

2шт.

35

48090572

FAN

1шт.

36

ND021293

BOLT

2шт.

37

47619929

CAP

Coolant Expansion Reservoir

1шт.

38

ND035940

SPRING WASHER

2шт.

39

ND070149

SIGHTGLASS

1шт.

40

47619926

SENSOR

Coolant Level

1шт.

41

ND136547

TERMINAL

1шт.

42

ND092607

FITTING

2шт.

43

ND062310

COUPLING

1шт.

44

ND124603

WASHER

1шт.

45

ND073390

SEALING RING

1шт.
