(35.995.020[02]) - DRUM, DRIVE - HIGH TRACTION

Запчасти Case SV208D (35.995.020[02]) - DRUM, DRIVE - HIGH TRACTION (35) - HYDRAULIC SYSTEMS

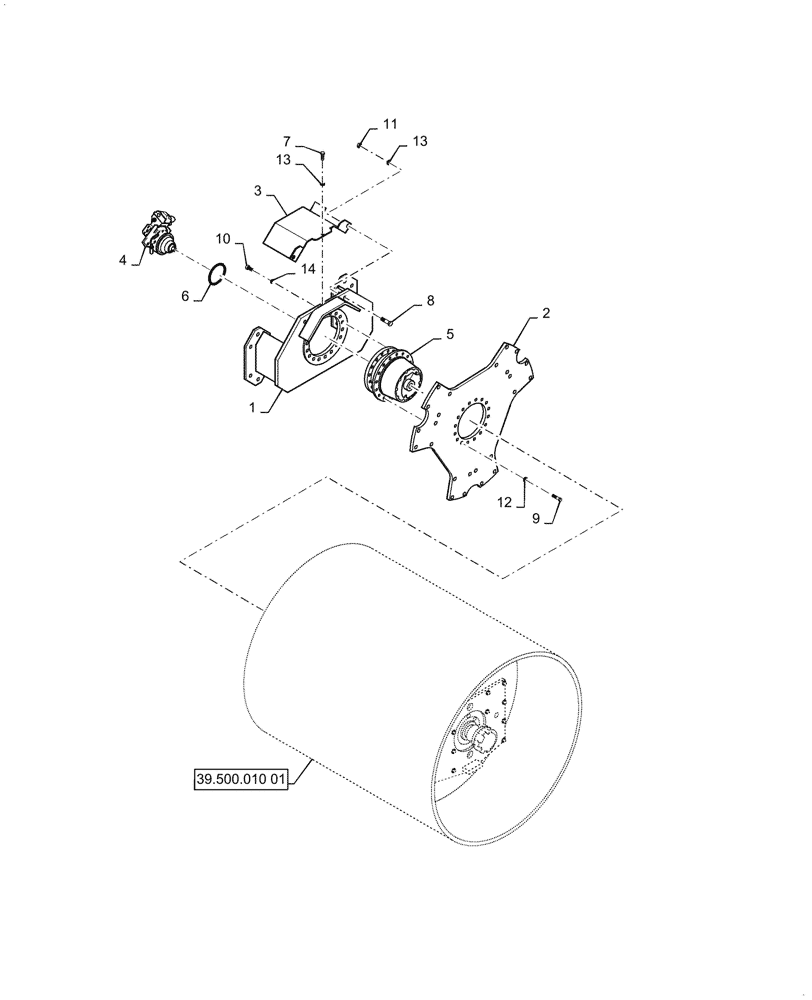

Схема запчастей Case SV208D - (35.995.020[02]) - DRUM, DRIVE - HIGH TRACTION (35) - HYDRAULIC SYSTEMS
39.500.010 01
9
8
14
3
11
2
7
5
13
12
10
6
13
1
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

ND109322

BRACKET

1шт.

2

ND109321

Carrier

CARRIER

1шт.

3

ND104414

COVER

1шт.

4

84593579

HYDRAULIC MOTOR

Assembly, Incl Coil and Valve

1шт.

4

47776607

VALVE

1шт.

4

47776124

COIL

Magnetic

1шт.

4

47776625

VALVE

Slide

1шт.

4

47776629

SEAL

Shaft

1шт.

5

ND107216

GEAR REDUCTION UNIT

Assembly

1шт.

6

84593584

O-RING

1шт.

7

ND021308

BOLT

M16 x 20

1шт.

8

ND021312

BOLT

M12 x 40

2шт.

9

ND021334

BOLT

M20 x 45

20шт.

10

ND021345

BOLT

16шт.

11

ND021850

NUT

M12

2шт.

12

ND035943

WASHER

ID 16

22шт.

13

ND035942

WASHER

ID 12

3шт.

14

ND035944

WASHER

16шт.
