(39.500.010[01]) - DRUM, SMOOTH - VIBRATING

Запчасти Case SV208D (39.500.010[01]) - DRUM, SMOOTH - VIBRATING (39) - FRAMES AND BALLASTING

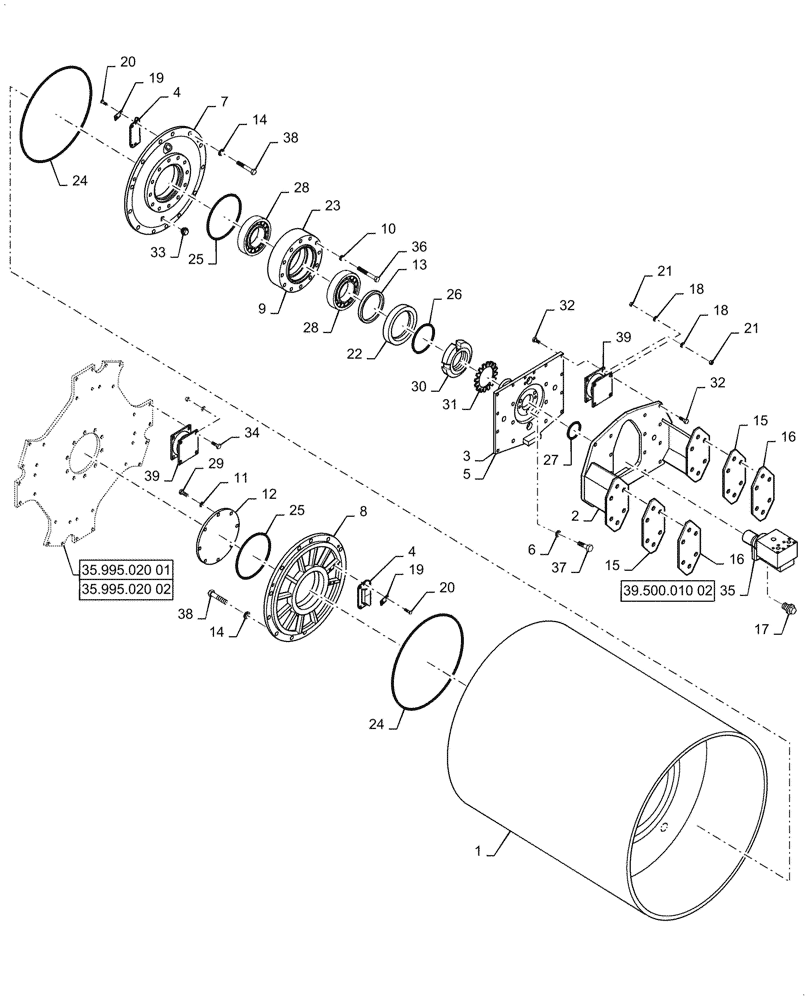

Схема запчастей Case SV208D - (39.500.010[01]) - DRUM, SMOOTH - VIBRATING (39) - FRAMES AND BALLASTING
39.500.010 02
15
28
17
21
16
4
34
15
32
25
31
33
19
7
6
38
19
36
29
2
25
10
14
22
1
5
26
14
32
28
21
11
37
16
39
35
38
27
4
23
39
9
18
30
3
20
24
24
20
8
12
13
18
35.995.020 01
35.995.020 02
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

ND104232

DRUM

Smooth

1шт.

2

ND104283

SUPPORT

1шт.

3

ND119053

PLATE

Damper

1шт.

4

ND030914

OILER

Slinger

2шт.

5

ND107208

BLEEDER

Valve

1шт.

6

ND073356

PACKING RING

14 x 18 x 1,5

3шт.

7

ND104258

COVER

1шт.

8

ND104259

COVER

1шт.

9

ND018184

HUB

1шт.

10

ND035943

WASHER

ID 16

12шт.

11

ND035942

WASHER

ID 12

8шт.

12

ND031193

COVER

1шт.

13

ND029017

RING

1шт.

14

ND035944

WASHER

ID 20

24шт.

15

ND104387

SPACER

2шт.

16

ND104386

SPACER

2шт.

17

ND118093

BOLT

2шт.

18

ND029267

WASHER

80шт.

19

ND052827

WASHER

4шт.

20

ND021293

BOLT

M8 x 16

8шт.

21

ND034086

NUT

M12

80шт.

22

ND079060

OIL SEAL

210 x 240 x 15

1шт.

23

ND068985

RING

1шт.

24

ND108238

O-RING

650 x 5

2шт.

25

ND108239

O-RING

2шт.

26

ND108235

O-RING

190 x 3

1шт.

27

ND108233

O-RING

102 x 3

1шт.

28

ND069049

BALL BEARING,130mm ID x 180mm OD x 32mm W

2шт.

29

ND021309

BOLT,M12 x 25

8шт.

30

ND069123

NUT

1шт.

31

ND069141

WASHER

1шт.

32

ND021312

BOLT

M12 x 35

56шт.

33

ND065651

PLUG

Magnetic

4шт.

34

84373437

BOLT

24шт.

35

ND104361

HYDRAULIC MOTOR

1шт.

36

ND021236

BOLT

M16 x 130

12шт.

37

ND024285

BOLT

M14 x 25

3шт.

38

ND021243

BOLT

24шт.

39

84419911

RUBBER MOUNTING

10шт.
