(17-008) - BREAKOUT LINKAGE

Запчасти Case 500 (17-008) - BREAKOUT LINKAGE No Description

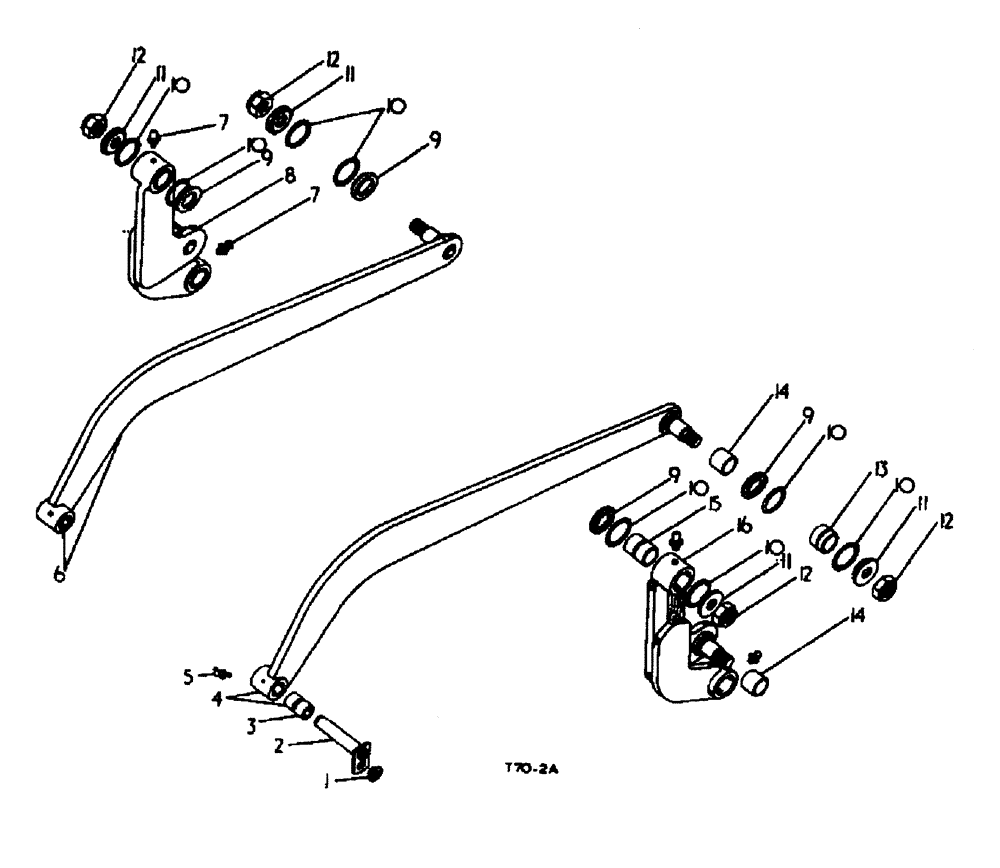

Схема запчастей Case 500 - (17-008) - BREAKOUT LINKAGE No Description
7
10
11
9
9
12
4
12
16
6
10
15
8
10
11
7
3
5
9
9
14
14
11
10
13
10
12
11
10
10
1
2
12
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

144062H1

SPACER

2шт.

2

3049940R11

SPARE PART

PIN lock CPTE.

2шт.

2

144059H1

PIN

lock CPTE., optional

2шт.

181426

BOLT,Hex, 1/2" - 20 x 7/8", Gr 5

SPARE PART hex head, 1/2 UNF x 7/8

2шт.

103323

LOCK WASHER,1/2"

2шт.

3

124233H1

BUSHING

SPARE PART

2шт.

4

3065259R92

ATTACHMENT

LINK BREAKOUT ASSY., CPTE. L.H. w/sleeve 895130H1, and bush

1шт.

NSS

NOT SOLD SEPARAT

124233H1 STD

1шт.

5

332040

LUBE NIPPLE,90 Degree, 1/8" NPT x .84" lg

lub 1/8 PTF x 90 deg.

2шт.

5

332040

LUBE NIPPLE,90 Degree, 1/8" NPT x .84" lg

1/8 PTF x 90 deg. optional

2шт.

6

3065260R92

ATTACHMENT

LINK BREAKOUT ASSY., CPTE., R.H. w/sleeve 895130H1, and bush 124233H1 STD

1шт.

7

138322H1

FITTING LUB STRAIGHT, 1/8 PTF

4шт.

7

109461

LUBE NIPPLE,1/8"-27 x .66 lg

Optional

4шт.

8

3065264R92

LEVER

ASSY., R.H. CPTE. w/bushing 3049975R1, bushing 144223H1, and sleeve 895130H1

1шт.

9

3049968R1

SPACER

inside

4шт.

10

383260R1

O-RING,0.21" Thk x 2.475" ID, -333, Cl 5, 75 Duro

2.475 x .210, class 5

8шт.

11

3049969R1

SPACER

outside

4шт.

12

3049970R1

NUT

nyloc

4шт.

13

144223H1

BUSHING

2шт.

14

895130H1

BUSHING

SLEEVE

4шт.

15

3049975R1

BUSHING

2шт.

16

3065263R92

SPARE PART ASSY., L.H. CPTE. w/bushing 3049975R1, bushing 144223H1, and sleeve 895130H1

1шт.
