(8C-28) - CONTROL VALVE - SWING, 688B CK (120301-)

Запчасти Case 688BCK (8C-28) - CONTROL VALVE - SWING, 688B CK (120301-) (07) - HYDRAULIC SYSTEM

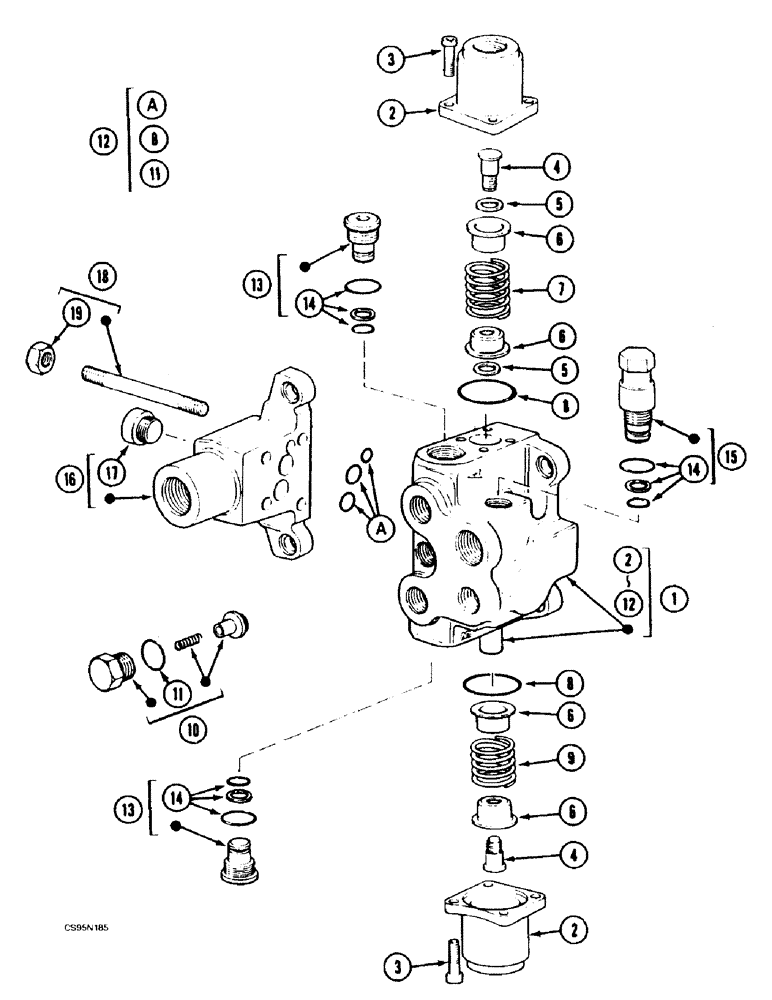

Схема запчастей Case 688BCK - (8C-28) - CONTROL VALVE - SWING, 688B CK (120301-) (07) - HYDRAULIC SYSTEM
1
14
3
17
3
5
8
4
7
9
4
13
10
6
2
8
11
2
6
12
2
16
5
13
8
18
14
6
19
11
14
6
12
15
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

K4043685

DISTRIBUTOR

ELEMENT

1шт.

2

M3143628

CASE

CAP

2шт.

3

W1232912

SCREW,Hex Skt Hd, M5 x 14mm

8шт.

4

X3733013

SCREW

END FITTING

2шт.

5

F5728799

BLOCK

WASHER

2шт.

6

C7646237

CUPEL

4шт.

7

E1038293

SPRING

1шт.

8

B2030464

GASKET

1.78 x 9.87

2шт.

9

D1038292

SPRING

1шт.

10

M5949628

SET OF PARTS

POPPET, VALVE

1шт.

11

E2230475

O-RING

2 x 15

1шт.

12

E5949621

SEAL PACKAGE

1шт.

13

P3337479

PLUG

2шт.

14

D5949620

SEAL PACKAGE

1шт.

15

S3843615

CARTRIDGE

1шт.

16

E3843672

ELEMENT

1шт.

17

A2537429

PLUG

M27 x 2.0MM

1шт.

V5746063

GASKET

23.9 x 29.2 x 1.5

1шт.

18

Z2644907

TRUSS ROD

1шт.

19

A134596

SAFETY NUT

M8

4шт.
