(8C-32) - SELECTOR BLOCK, 688B CK (120301-)

Запчасти Case 688BCK (8C-32) - SELECTOR BLOCK, 688B CK (120301-) (07) - HYDRAULIC SYSTEM

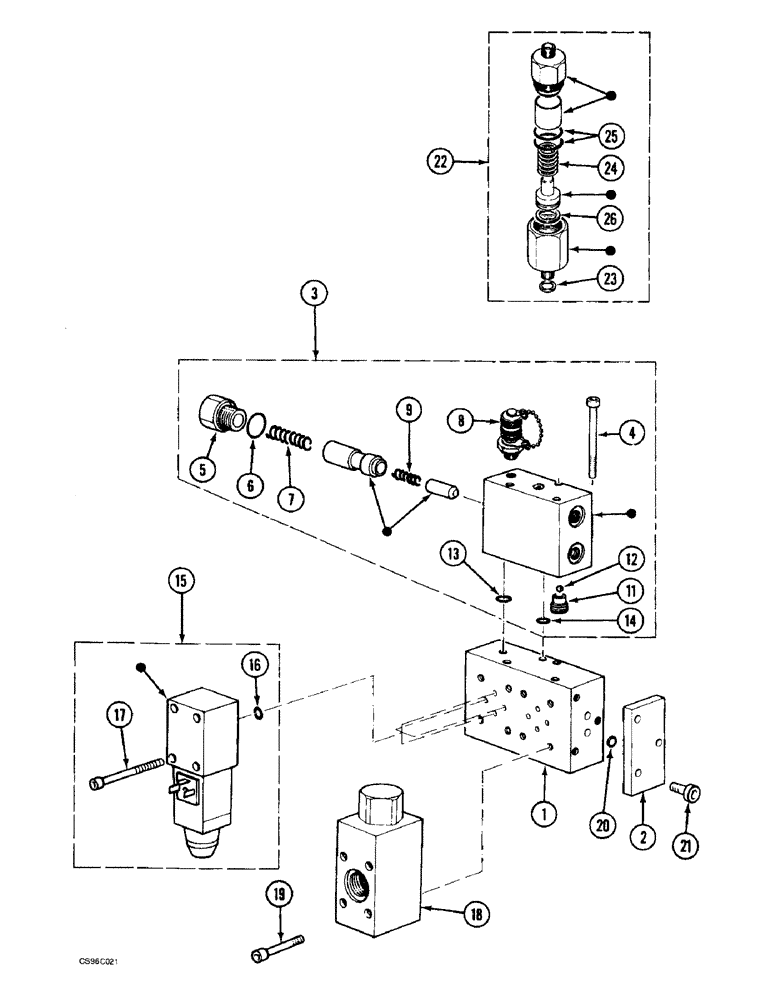

Схема запчастей Case 688BCK - (8C-32) - SELECTOR BLOCK, 688B CK (120301-) (07) - HYDRAULIC SYSTEM
2
3
18
20
4
11
6
8
5
17
19
1
24
12
1
9
15
16
22
13
14
26
21
25
23
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

J3923371

BODY

1шт.

2

W4323353

LARGE PLATE

PLATE, LARGE

1шт.

3

K4743391

SHIN

BLOCK

1шт.

4

Z632913

SCREW

M5 x 80 10.9

3шт.

5

R3743357

CAP

1шт.

6

G1145268

GASKET

19.6 x 24.3 x 1.5

1шт.

7

Q1038211

SPRING

1шт.

8

A3237549

HYD CONNECTOR

TAPPING FITTING

1шт.

R7046042

GASKET

11.5 x 16.5 x 1.5

1шт.

9

R1038212

SPRING

1шт.

11

Q3743356

SEAT

1шт.

12

X31002

BALL

1шт.

13

P1130463

O-RING

1.78 x 15.6

2шт.

14

Z1230430

O-RING

1.78 x 9.25

1шт.

15

Z4943343

SHIN

HYDRAULIC BLOCK

1шт.

16

Z1230430

O-RING

1.78 x 9.25

4шт.

17

864-5030

HEX SOC SCREW,M5 x 30mm, Cl 8.8

4шт.

18

REF

INSTRUCTION

LIMITER SEE FIGURE: 8C-36

1шт.

19

G1332902

SCREW,Hex Skt Hd, M5 x 55mm

4шт.

20

P1130463

O-RING

1.78 x 15.6

2шт.

21

120228

HEX SOC SCREW,M8 x 20mm, Cl 8.8, Full Thd

3шт.

22

U6137706

CARTRIDGE

ACCUMULATOR

1шт.

23

R7046042

GASKET

11.5 x 16.5 x 1.5

1шт.

24

C2838156

COMPRESSION SPRING

1шт.

25

L1230487

O-RING,0.103" Thk x 1.237" ID, -124, Cl 5, 75 Duro

2.62 x 31.42

2шт.

26

W151245

SPECIAL MAT. SEAL

1шт.
