(8D-04) - CIRCUIT - OPERATORS COMPARTMENT, 688B CK (120301-)

Запчасти Case 688BCK (8D-04) - CIRCUIT - OPERATORS COMPARTMENT, 688B CK (120301-) (07) - HYDRAULIC SYSTEM

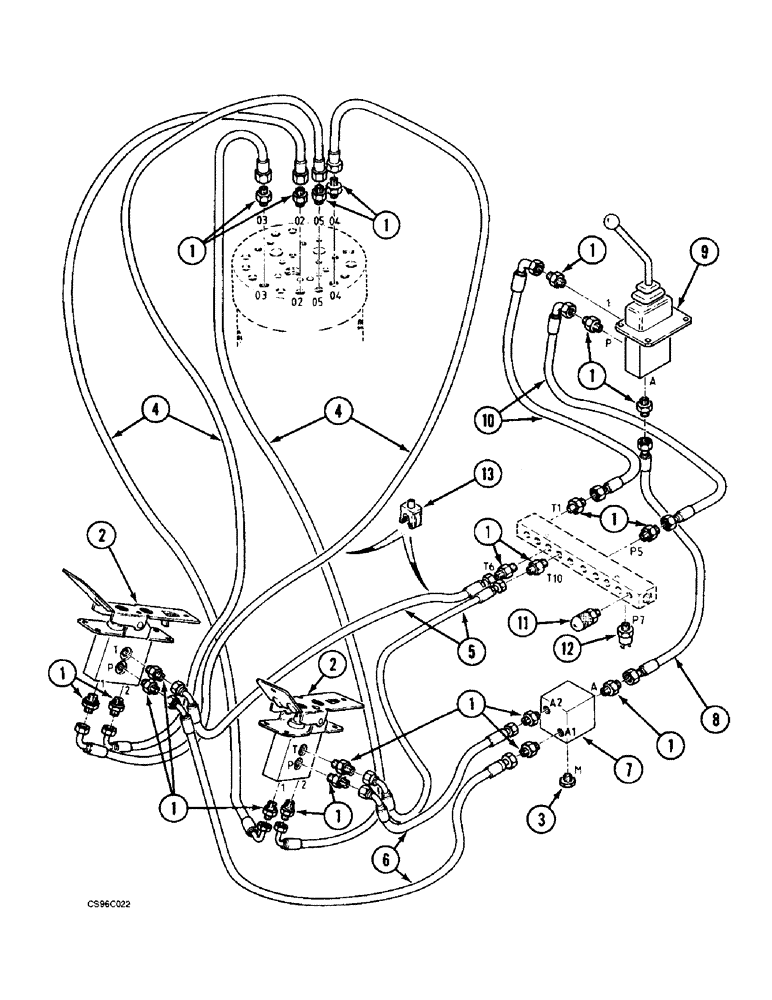

Схема запчастей Case 688BCK - (8D-04) - CIRCUIT - OPERATORS COMPARTMENT, 688B CK (120301-) (07) - HYDRAULIC SYSTEM
1
6
1
9
1
1
7
12
1
6
1
3
13
1
4
2
5
11
1
1
4
10
2
1
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

E3237530

UNION

22шт.

R7046042

GASKET

11.5 x 16.5 x 1.5

1шт.

2

REF

INSTRUCTION

BLOCK SEE FIGURE: 8D-8

2шт.

4

B5431957

HOSE

2000MM

4шт.

5

B6531955

HOSE

630MM

2шт.

6

V5431952

HOSE

355MM

2шт.

7

T6137705

BASIC BLOCK

1шт.

8

A7631929

HOSE

1250MM

1шт.

9

REF

INSTRUCTION

BLOCK SEE FIGURE: 8D-10

1шт.

10

F5431984

HOSE

1000MM

2шт.

11

A3237549

HYD CONNECTOR

TAPPING FITTING

1шт.

R7046042

GASKET

11.5 x 16.5 x 1.5

1шт.

12

REF

INSTRUCTION

CONTACT SWITCH SEE FIGURE: 4-4

1шт.

13

S2036942

SUPPORT

1шт.
