(8E-08) - CONTROL OPTION - ELECTRIC, 688B CK (120301-)

Запчасти Case 688BCK (8E-08) - CONTROL OPTION - ELECTRIC, 688B CK (120301-) (07) - HYDRAULIC SYSTEM

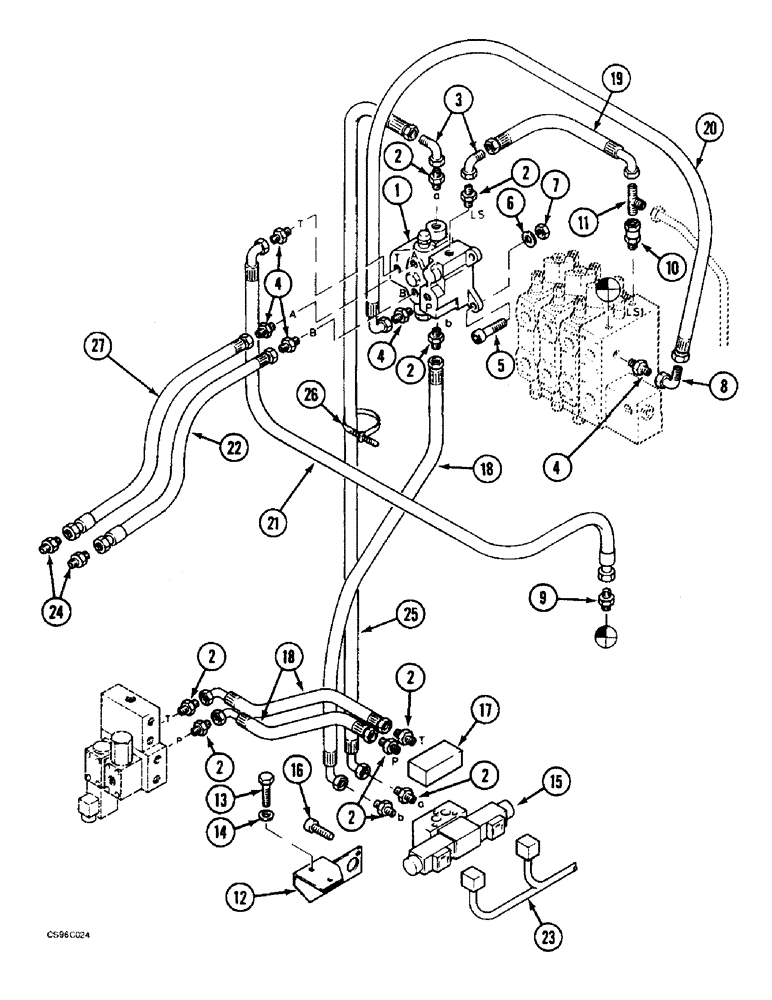

Схема запчастей Case 688BCK - (8E-08) - CONTROL OPTION - ELECTRIC, 688B CK (120301-) (07) - HYDRAULIC SYSTEM
5
19
4
15
1
20
18
11
21
2
2
12
7
2
23
2
18
27
3
2
14
26
4
9
24
10
25
4
16
6
13
8
17
2
22
2
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

REF

INSTRUCTION

BLOCK SEE FIGURE: 8E-26

1шт.

2

E3237530

UNION

9шт.

R7046042

GASKET

11.5 x 16.5 x 1.5

1шт.

3

N1737018

ANGLE

2шт.

4

H3237533

UNION

5шт.

G1145268

GASKET

19.6 x 24.3 x 1.5

1шт.

5

864-10045

HEX SOC SCREW,M10 x 45mm, Cl 8.8

4шт.

6

W3528795

WASHER

10.25 x 7 x 25

4шт.

7

G34598

SAFETY NUT

M10

4шт.

8

R1737021

ANGLE

1шт.

9

S4037597

UNION

1шт.

V5746063

GASKET

23.9 x 29.2 x 1.5

1шт.

10

F3237554

FITTING

1шт.

R7046042

GASKET

11.5 x 16.5 x 1.5

1шт.

11

H2643351

BLOCK ASSY.

1шт.

12

M7428298

SUPPORT

1шт.

13

43127

BOLT,Hex, M8 x 1.25 x 25mm, Cl 8.8

2шт.

14

V3528794

WASHER

8.25 x 6 x 20

2шт.

15

REF

INSTRUCTION

BLOCK SEE FIGURE: 8E-24

1шт.

16

H32920

SCREW

M8 x 16

2шт.

17

W3343668

LARGE PLATE

PLATE, LARGE

1шт.

18

B6531955

HOSE

630MM

3шт.

19

Q5431970

HOSE

630MM

1шт.

20

W5431930

HOSE

800MM

1шт.

21

E6531958

HOSE

800MM

1шт.

22

Z5431932

HOSE

1250MM

1шт.

23

REF

INSTRUCTION

CABLE SEE FIGURE: 4-12

1шт.

24

M3237537

UNION

2шт.

25

F5431984

HOSE

1000MM

1шт.

26

N51946

CLAMP

COLLAR 258MM

1шт.

27

X5431931

HOSE

1000MM

1шт.
