(8E-10) - CIRCUIT - HAMMER, 688B CK (120301-)

Запчасти Case 688BCK (8E-10) - CIRCUIT - HAMMER, 688B CK (120301-) (07) - HYDRAULIC SYSTEM

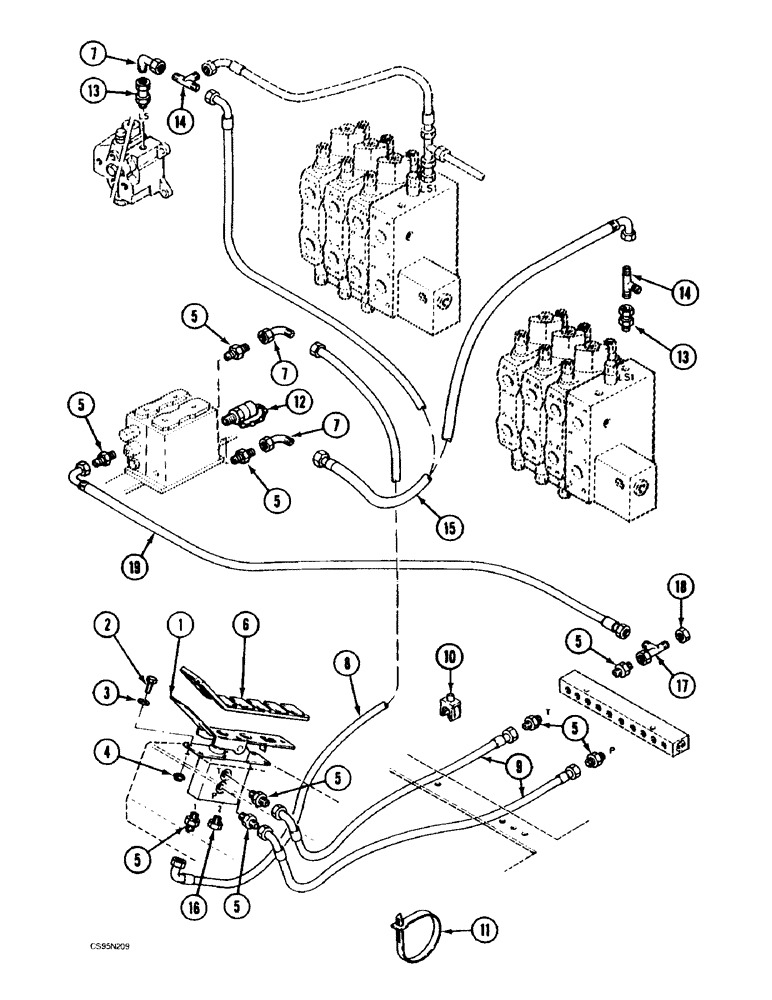

Схема запчастей Case 688BCK - (8E-10) - CIRCUIT - HAMMER, 688B CK (120301-) (07) - HYDRAULIC SYSTEM
1
18
5
5
17
5
8
5
7
13
18
11
13
7
14
14
5
9
7
2
5
4
6
16
15
12
10
3
5
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

REF

INSTRUCTION

BLOCK SEE FIGURE: 8E-22

1шт.

2

43127

BOLT,Hex, M8 x 1.25 x 25mm, Cl 8.8

4шт.

3

715853R1

RING

M8 N

4шт.

4

H35427

RIVET

M8

4шт.

5

E3237530

UNION

9шт.

R7046042

GASKET

11.5 x 16.5 x 1.5

1шт.

6

K4641409

PROTECTOR

82959 REPLACE: N4741416

1шт.

7

N1737018

ANGLE

2шт.

8

W6631978

HOSE

2500MM

1шт.

9

Z5431978

HOSE

850MM

2шт.

10

S2036942

SUPPORT

4шт.

11

N51946

CLAMP

COLLAR 258MM

1шт.

12

A3237549

HYD CONNECTOR

TAPPING FITTING

1шт.

R7046042

GASKET

11.5 x 16.5 x 1.5

1шт.

13

F3237554

FITTING

1шт.

R7046042

GASKET

11.5 x 16.5 x 1.5

1шт.

14

H2643351

BLOCK ASSY.

1шт.

15

H5431940

HOSE

1250MM

1шт.

16

U2537447

PLUG

M14 x 1.5MM

1шт.

R7046042

GASKET

11.5 x 16.5 x 1.5

1шт.

17

Z937295

TEE

1шт.

18

A2537406

BLANK-OFF PLUG

M16 x 1.5MM

1шт.

19

B5431975

HOSE 2000MM

1шт.
