(8E-18) - CIRCUIT - HAMMER, 688B CK (120301-)

Запчасти Case 688BCK (8E-18) - CIRCUIT - HAMMER, 688B CK (120301-) (07) - HYDRAULIC SYSTEM

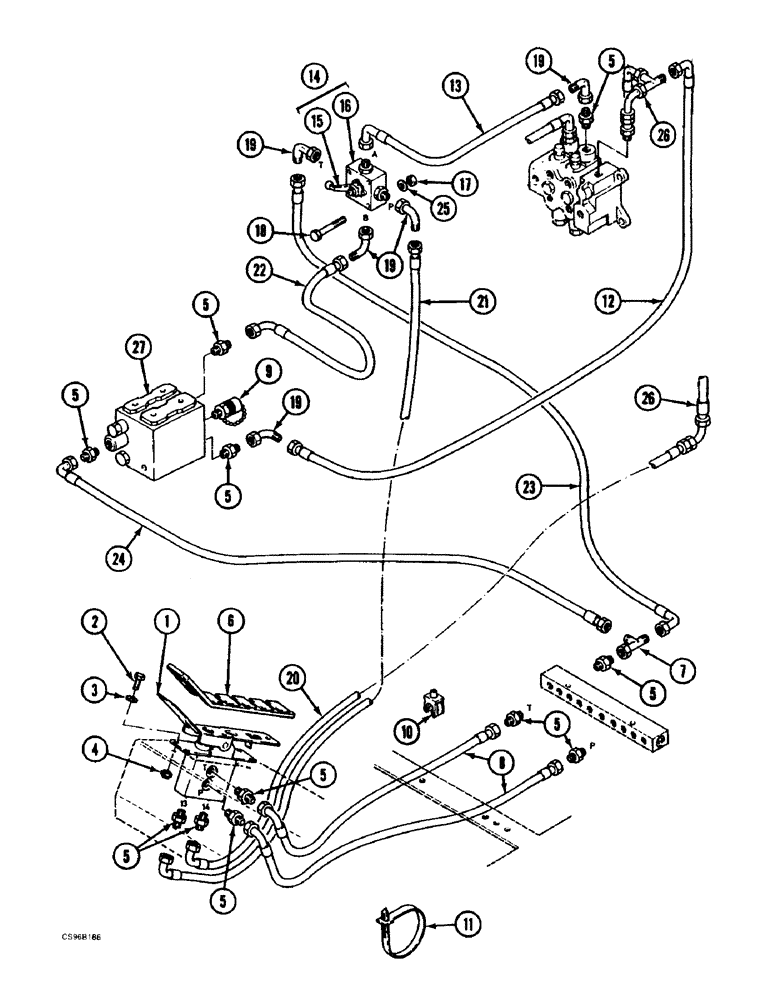

Схема запчастей Case 688BCK - (8E-18) - CIRCUIT - HAMMER, 688B CK (120301-) (07) - HYDRAULIC SYSTEM
5
19
10
14
23
15
17
20
12
7
5
26
4
5
19
22
6
21
1
25
5
26
5
13
18
5
11
24
16
19
5
9
19
5
5
3
27
2
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

REF

INSTRUCTION

BLOCK SEE FIGURE: 8E-22

1шт.

2

43127

BOLT,Hex, M8 x 1.25 x 25mm, Cl 8.8

4шт.

3

715853R1

RING

M8 N

4шт.

4

H35427

RIVET

M8

4шт.

5

E3237530

UNION

11шт.

R7046042

GASKET

11.5 x 16.5 x 1.5

1шт.

6

K4641409

PROTECTOR

82959 REPLACE: N4741416

1шт.

7

Z937295

TEE

1шт.

8

Z5431978

HOSE

850MM

2шт.

9

A3237549

HYD CONNECTOR

TAPPING FITTING

1шт.

R7046042

GASKET

11.5 x 16.5 x 1.5

1шт.

10

S2036942

SUPPORT

1шт.

11

N51946

CLAMP

COLLAR 258MM

1шт.

12

H5431940

HOSE

1250MM

1шт.

13

W5931904

HOSE

500MM

1шт.

14

U837885

COCK

SHUTOFF VALVE

1шт.

15

L5242791

HANDLE

LEVER

1шт.

16

X837888

COCK

BLOCK

1шт.

17

F234513

SAFETY NUT

M6

2шт.

18

E232902

SCREW

M6 x 60

2шт.

19

N1737018

ANGLE

5шт.

20

A5431956

HOSE

1800MM

1шт.

21

U6531926

HOSE

4000MM

1шт.

22

K5431942

HOSE

1250MM

1шт.

23

W6631978

HOSE

2500MM

1шт.

24

Z5431955

HOSE

1600MM

1шт.

25

B3528799

WASHER

6.25 x 4 x 15

2шт.

26

REF

INSTRUCTION

CIRCUIT SEE FIGURE: 8E-20

1шт.

27

REF

INSTRUCTION

CIRCUIT SEE FIGURE: 8E-10

1шт.
