(8E-26) - CONTROL VALVE - 1 STAGE OPTION, 688B CK (120301-)

Запчасти Case 688BCK (8E-26) - CONTROL VALVE - 1 STAGE OPTION, 688B CK (120301-) (07) - HYDRAULIC SYSTEM

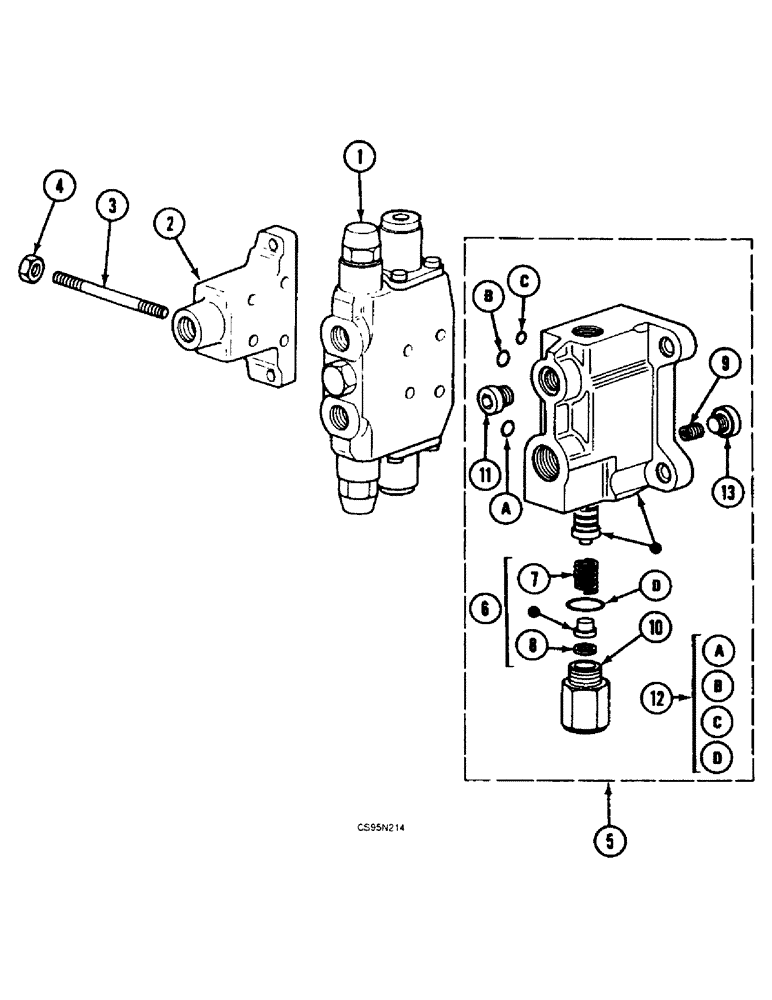

Схема запчастей Case 688BCK - (8E-26) - CONTROL VALVE - 1 STAGE OPTION, 688B CK (120301-) (07) - HYDRAULIC SYSTEM
6
3
11
13
10
2
12
1
8
5
4
7
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

REF

INSTRUCTION

ELEMENT SEE FIGURE: 8E-30

1шт.

2

N3143629

VALVE, CONTROL

ELEMENT

1шт.

3

B144993

TRUSS ROD

4шт.

4

C2434629

NUT M8

4шт.

5

E3343675

VALVE, CONTROL

ELEMENT

1шт.

6

L5949650

SPARE PART SET

1шт.

7

B38296

SPRING

1шт.

8

M5449631

KIT

SHIMS

1шт.

9

W3743201

JET

1шт.

10

K2340466

CAP

1шт.

11

U2537447

PLUG

M14 x 1.5MM

1шт.

R7046042

GASKET

11.5 x 16.5 x 1.5

1шт.

12

L5949604

SEAL PACKAGE

1шт.

13

V2537448

PLUG

M10 x 1.0MM

1шт.

S2230441

GASKET

8.4 x 11.9 x 1

1шт.
