(9F-14) - FRONT AND REAR VIEW MIRRORS, 688B CK (120535, 120548, 120566-)

Запчасти Case 688BCK (9F-14) - FRONT AND REAR VIEW MIRRORS, 688B CK (120535, 120548, 120566-) (05.1) - UPPERSTRUCTURE CHASSIS/ATTACHMENTS

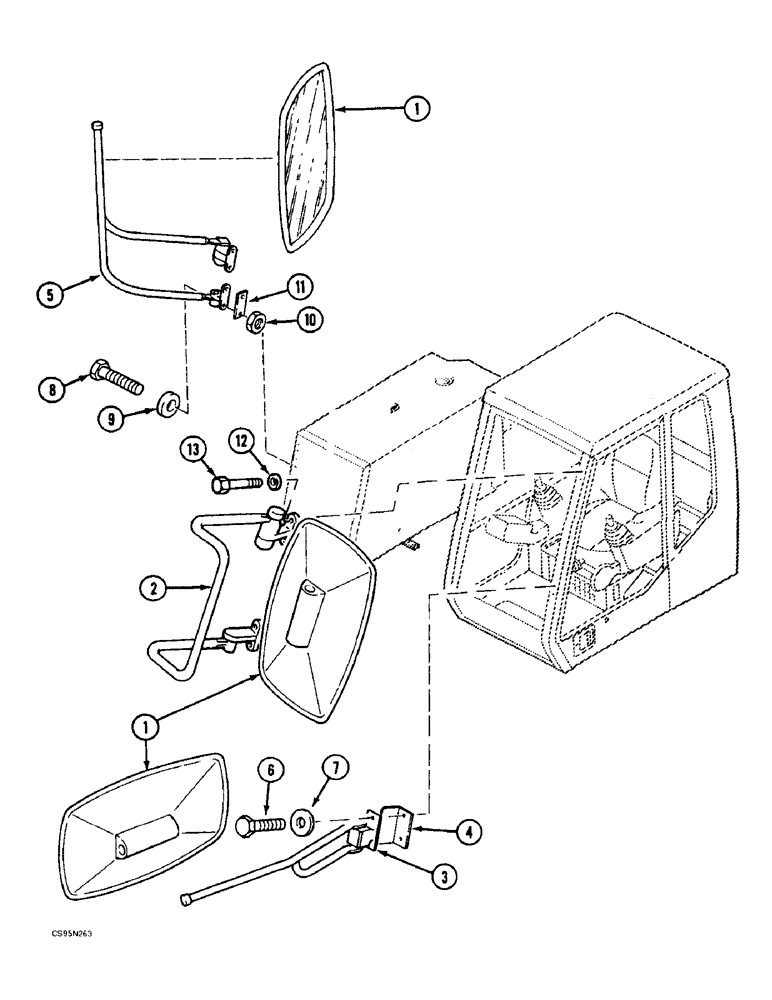

Схема запчастей Case 688BCK - (9F-14) - FRONT AND REAR VIEW MIRRORS, 688B CK (120535, 120548, 120566-) (05.1) - UPPERSTRUCTURE CHASSIS/ATTACHMENTS
6
12
11
9
8
4
13
2
7
1
10
5
3
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

D843206

MIRROR

REAR VIEW

3шт.

2

C1343225

SUPPORT

1шт.

3

K1352087

SUPPORT

1шт.

4

G5725603

ANGLE BAR

IRON

1шт.

5

D1652024

SUPPORT

1шт.

6

43127

BOLT,Hex, M8 x 1.25 x 25mm, Cl 8.8

2шт.

7

715853R1

RING

M8 N

2шт.

8

120101

BOLT,Hex, M6 x 1 x 30mm, Cl 8.8

4шт.

9

U35001

WASHER

M6 N

4шт.

10

F234513

SAFETY NUT

M6

4шт.

11

T3522881

LARGE PLATE

PLATE, LARGE

1шт.

12

B3528799

WASHER

6.25 x 4 x 15

4шт.

13

86977786

BOLT,Hex, M6 x 1 x 25mm, Cl 8.8

4шт.
