(7-06) - UNDERCARRIAGE CIRCUIT - TWO SPEED, 688B CK (120301-)

Запчасти Case 688BCK (7-06) - UNDERCARRIAGE CIRCUIT - TWO SPEED, 688B CK (120301-) (07.1) - UNDERCARRIAGE HYDRAULICS

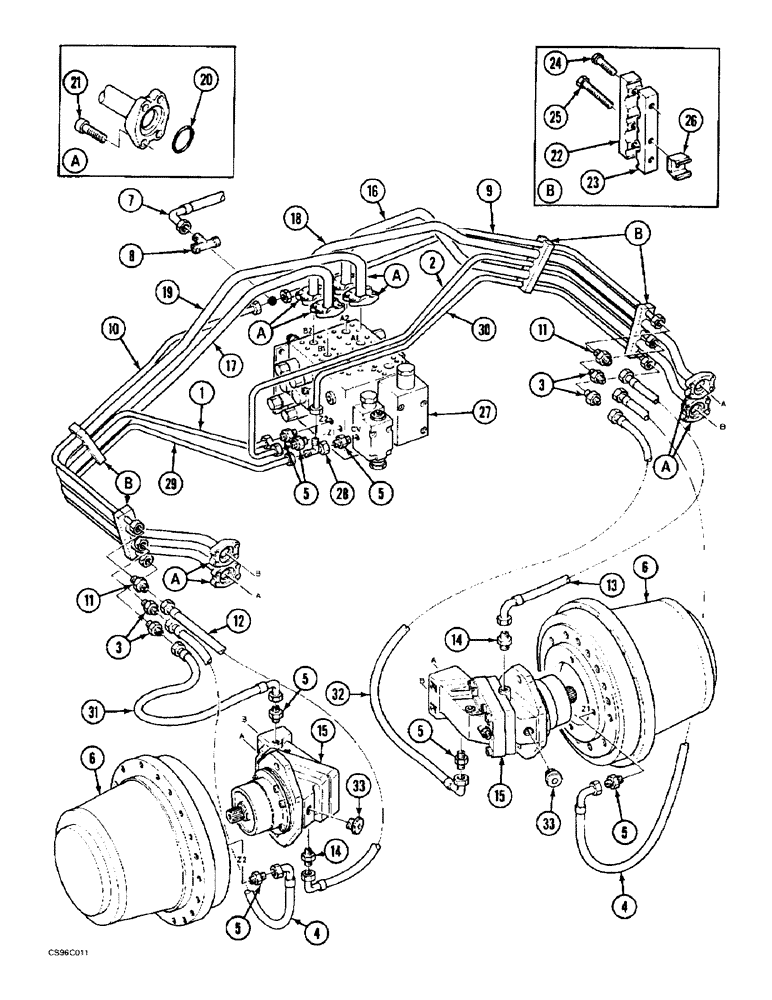

Схема запчастей Case 688BCK - (7-06) - UNDERCARRIAGE CIRCUIT - TWO SPEED, 688B CK (120301-) (07.1) - UNDERCARRIAGE HYDRAULICS
21
2
28
24
10
7
5
5
13
27
3
6
20
14
14
1
17
23
5
33
5
4
15
22
32
15
30
26
5
29
4
19
31
8
9
16
18
11
3
11
33
12
6
5
25
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

X6849099

PIPE

1шт.

2

R7849179

PIPE

1шт.

3

J3237534

UNION

4шт.

4

B6531955

HOSE

630MM

2шт.

5

E3237530

UNION

7шт.

R7046042

GASKET

11.5 x 16.5 x 1.5

1шт.

6

REF

INSTRUCTION

REDUCER SEE FIGURE: 6-6

2шт.

7

REF

INSTRUCTION

HOSE SEE FIGURE: 7-2

1шт.

8

D937276

TEE

PIECE

1шт.

9

V6849097

PIPE

1шт.

10

W6849098

PIPE

1шт.

11

L3237536

UNION

2шт.

12

C7631908

HOSE

500MM

1шт.

13

L7331950

HOSE

400MM

1шт.

14

G3237532

UNION

2шт.

S2230418

GASKET

15.7 x 20.9 x 1.5

1шт.

15

REF

INSTRUCTION

TRAVEL HYD. MOTOR SEE FIGURE: 7-26

2шт.

16

K7849173

PIPE

1шт.

17

L7849174

PIPE

1шт.

18

M7849175

PIPE

1шт.

19

N7849176

PIPE

1шт.

20

L1130483

O-RING

3.53 x 24.99

8шт.

21

14420331

HEX SOC SCREW,M10 x 1.5 x 35mm, Cl 10.9, Full Thd

32шт.

22

A5220333

CLAMP

FIXING BRACKET

4шт.

23

B5220334

CLAMP

FIXING BRACKET

4шт.

24

J1133839

SCREW

M10 x 45 x 45

8шт.

25

N3333034

SCREW

M10 x 75

4шт.

26

X2434525

NUT

M10

4шт.

27

REF

INSTRUCTION

CONTROL VALVE SEE FIGURE: 7-12

1шт.

28

Z937295

TEE

PIECE

1шт.

29

Q7849178

PIPE

1шт.

30

P7849177

PIPE

1шт.

31

W5431953

HOSE

400MM

1шт.

32

F5931912

HOSE

315MM

1шт.

33

H2537413

PLUG

M22 X 1.5MM

2шт.

G1145268

GASKET

19.6 x 4.3 x 1.5

1шт.
