(4-28) - BATTERIES, 688B CK (120301-)

Запчасти Case 688BCK (4-28) - BATTERIES, 688B CK (120301-) (06) - ELECTRICAL SYSTEMS

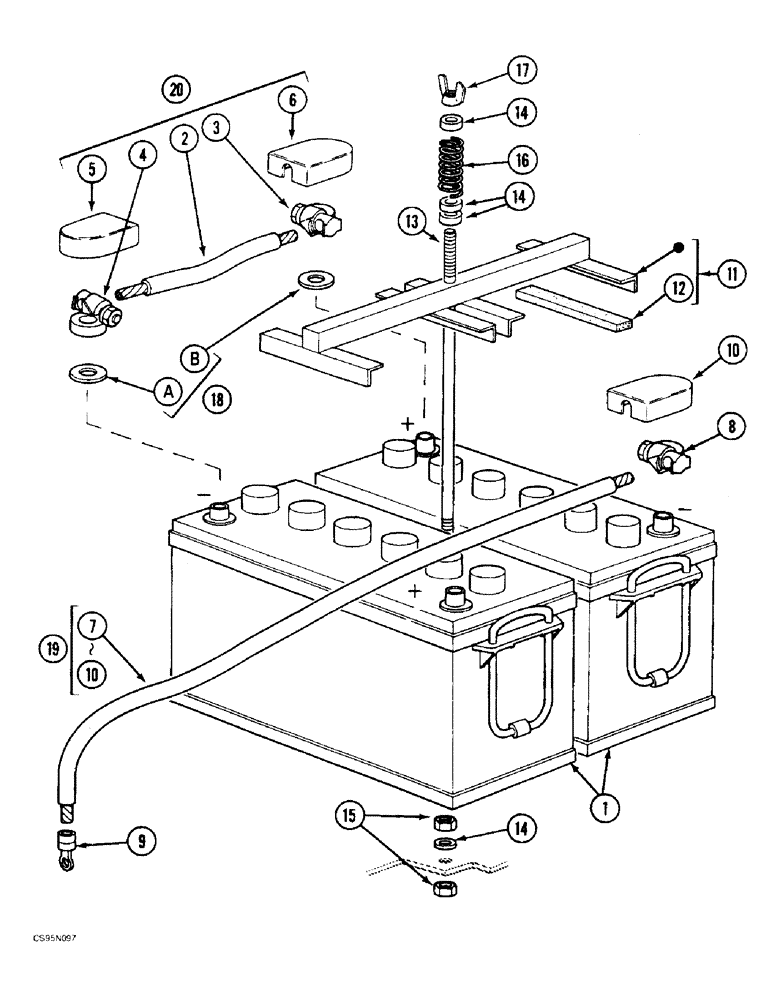

Схема запчастей Case 688BCK - (4-28) - BATTERIES, 688B CK (120301-) (06) - ELECTRICAL SYSTEMS
7
20
14
8
10
19
13
17
14
10
11
9
18
15
14
12
5
16
6
4
2
1
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

V1241858

BATTERY, DRY

BATTERY DRY 42550 DRY CELL

2шт.

2

J104520

CABLE

42550 ORDER LENGTH: 400MM

1шт.

3

NLS

NO LONGER SERVICED

CLAMP+

1шт.

4

C40919

TERMINAL CONNECTOR

CLAMP-

1шт.

5

T2340451

PROTECTION CAP

1шт.

6

U2340452

PROTECTION CAP

1шт.

7

J104520

CABLE

42550 ORDER LENGTH: 1200MM

1шт.

8

C40919

TERMINAL CONNECTOR

CLAMP-

1шт.

9

T40934

TERMINAL CONNECTOR

1шт.

10

T2340451

PROTECTION CAP

1шт.

11

R5328264

SHIN

FIXING BRACKET

1шт.

12

B403145

GASKET

INSULATION , 42550 ORDER LENGTH: 150MM

4шт.

13

Z2527722

TRUSS ROD

1шт.

14

N4328796

WASHER

10.25 x 7 x 20

3шт.

15

100016

NUT,M10 x 1.5, Cl 8

2шт.

16

J38165

COMPRESSION SPRING

1шт.

17

C34410

WING NUT

M10

1шт.

18

H2340487

HOLE PLUG BUTTON

PASTILLE

2шт.

19

W352219

CABLE

1шт.

20

A947255

CABLE

CABLE

1шт.
