(8B-18) - PILOT VALVE, 688B CK (120301-)

Запчасти Case 688BCK (8B-18) - PILOT VALVE, 688B CK (120301-) (07) - HYDRAULIC SYSTEM

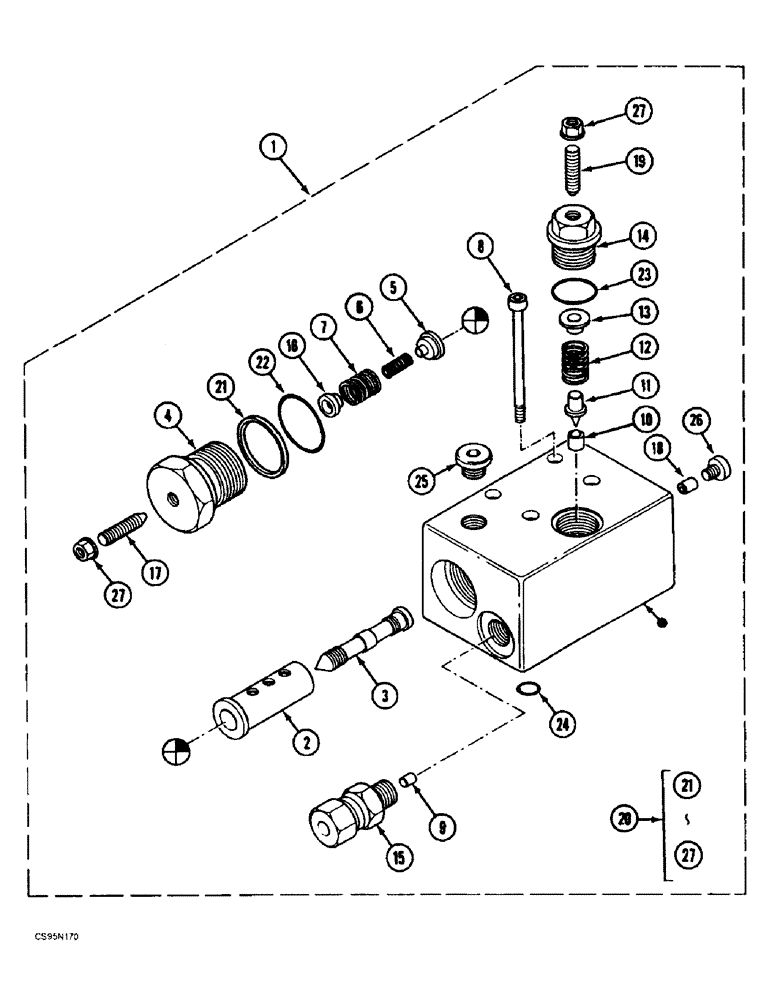

Схема запчастей Case 688BCK - (8B-18) - PILOT VALVE, 688B CK (120301-) (07) - HYDRAULIC SYSTEM
21
21
27
18
29
19
5
27
16
2
7
3
6
11
22
8
24
18
14
25
13
17
26
23
12
15
4
1
8
27
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

D4043679

GOVERNOR

VALVE, PILOT

1шт.

2

Q4043690

SLEEVE

GUIDE

1шт.

3

F4043681

SPOOL

1шт.

4

B5240344

CAP

1шт.

5

N3628837

GUIDE

CUPEL

1шт.

6

D1038269

SPRING

1шт.

7

E1038247

SPRING

1шт.

8

S232914

SCREW

M6 x 55

4шт.

9

M3743284

JET

1шт.

10

P3628838

BUSHING

SEAT

1шт.

11

B4743383

VALVE POPPET

1шт.

12

E1038270

SPRING

1шт.

13

Q3628839

SPRING CUP

CUPEL

1шт.

14

C5240345

PLUG

1шт.

15

R4837513

HYD CONNECTOR

1шт.

16

S3628841

GUIDE

CUPEL

1шт.

17

C32892

SCREW

1шт.

18

M3743284

JET

1шт.

19

D32893

SCREW

1шт.

20

E4043680

SET

1шт.

21

S1245282

GASKET

BACK-UP

1шт.

22

P2930489

O-RING

1шт.

23

B2930431

O-RING

2.62 x 18.72

1шт.

24

F2930481

GASKET,0.07" Thk x 0.301" ID, -11, Cl 6, 90 Duro

1.78 x 7.65

1шт.

25

K3337447

PLUG

1шт.

26

M3337449

PLUG

1шт.

27

W3034502

FLANGE NUT

M6

2шт.
