(03-02) - FUEL LINES

Запчасти Case CX160 (03-02) - FUEL LINES (03) - FUEL SYSTEM

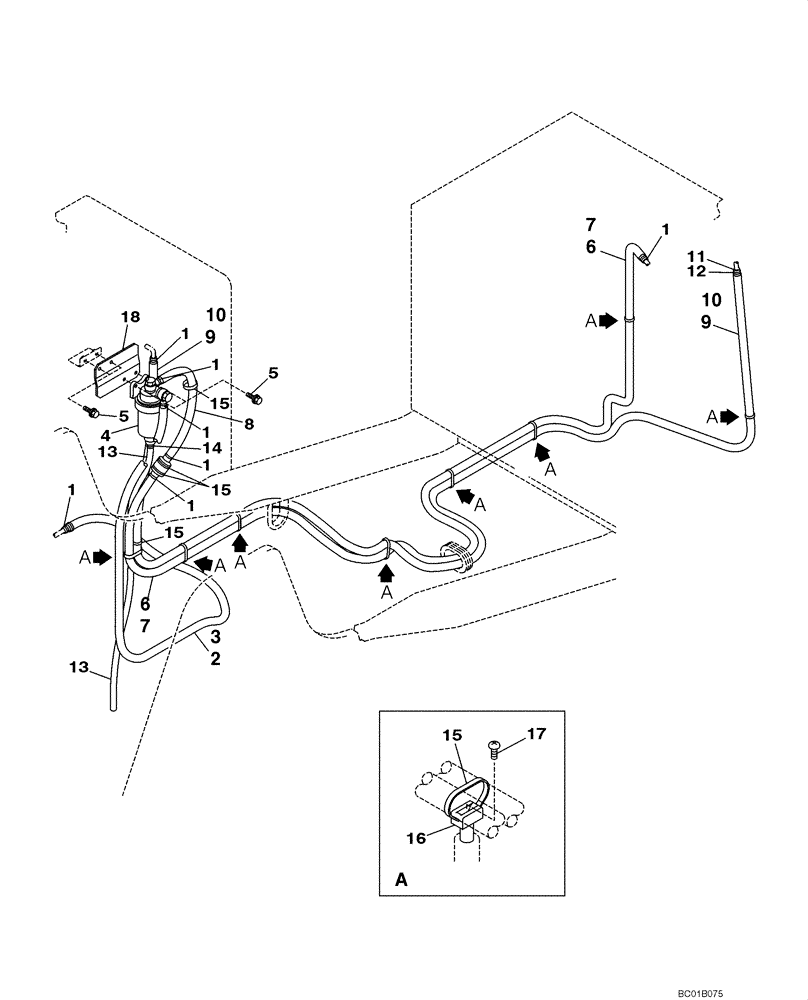

Схема запчастей Case CX160 - (03-02) - FUEL LINES (03) - FUEL SYSTEM
17
1
13
15
11
10
3
15
1
7
5
10
7
1
16
1
9
1
4
15
13
18
5
14
8
6
9
15
6
1
12
1
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KHH0405

MOUNTING CLIP

7шт.

2

KHH0406

HOSE

1шт.

3

158063A1

PLASTIC-RUBBER TUBE

1шт.

4

KRH1343

WATER TRAP

See Figure 03-02B

1шт.

5

627-8025

BOLT,Hex, M8 x 1.25 x 25mm, Cl 10.9, Full Thd

2шт.

896-15008

WASHER,9mm ID x 21mm OD x 2.5mm Thk

2шт.

6

KHH0433

FUEL HOSE

1шт.

7

162933A1

PLASTIC-RUBBER TUBE

2шт.

8

KHH0432

FUEL HOSE

1шт.

9

KHH0434

FUEL HOSE

1шт.

10

KHR3357

PLASTIC-RUBBER TUBE

1шт.

11

151470A1

SPACER

1шт.

12

157704A1

CLAMP

Replaces 153043A1

1шт.

13

157629A1

LARGE HOSE,9.5 mm ID, 14.5 mm OD

HOSE,LARGE 750 mm (29-1/2 in), Cut From 150613A1

1шт.

14

150067A1

MOUNTING CLIP

150 mm (6 in)

1шт.

15

150496A1

MOUNTING CLIP

250 mm (10 in)

12шт.

16

150860A1

COLLAR

8шт.

17

840-168

SCREW,Pan, M6 x 1 x 8mm, Cl 4.8

8шт.

18

KLH0223

BRACKET

1шт.

19

D139225

FILTER, FUEL

In-Line, Not Illustrated

1шт.
