(09-30) - GUARD, BRUSH - CAB FRONT GRILLE

Запчасти Case CX225SR (09-30) - GUARD, BRUSH - CAB FRONT GRILLE (09) - CHASSIS

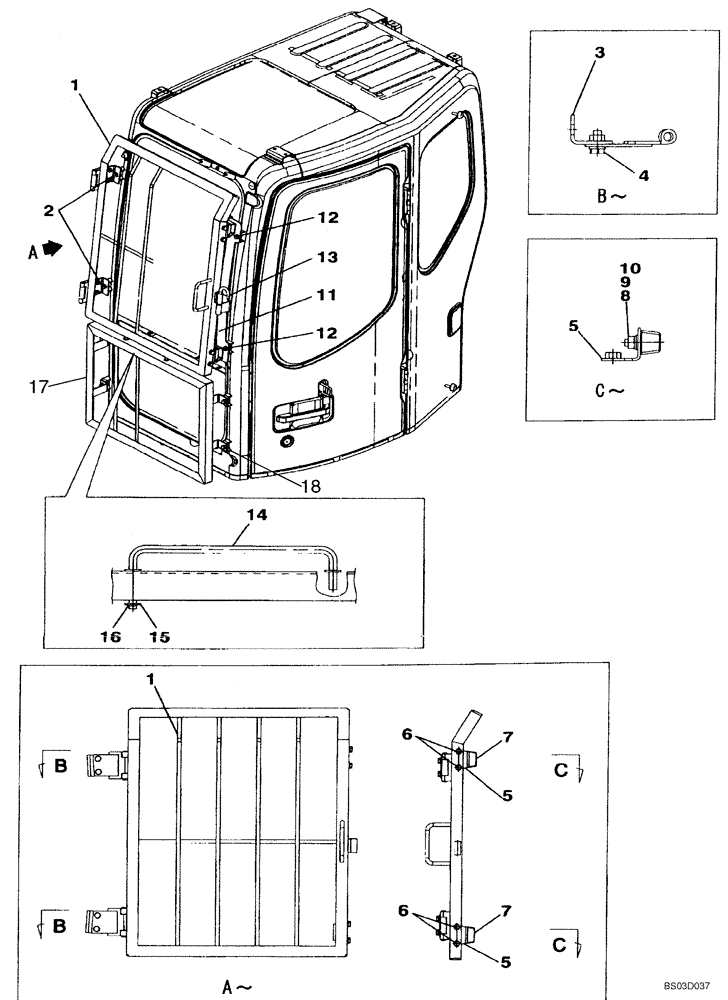

Схема запчастей Case CX225SR - (09-30) - GUARD, BRUSH - CAB FRONT GRILLE (09) - CHASSIS
14
10
12
15
5
6
7
4
13
7
9
6
16
18
17
8
11
5
1
5
1
2
12
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KHN3318

STONEGUARD

Upper

1шт.

2

166052A1

BOLT

4шт.

3

KHN3322

BRACKET

2шт.

4

166052A1

BOLT

2шт.

5

KHN3321

BRACKET

2шт.

6

166052A1

BOLT

4шт.

7

KRN2098

STOP

2шт.

8

892-11010

LOCK WASHER,M10

4шт.

9

895-11010

WASHER,11mm ID x 20mm OD x 2mm Thk

4шт.

10

829-1410

NUT,M10 x 1.5, Cl 10.9

4шт.

11

KHN3320

BRACKET

1шт.

12

166052A1

BOLT

2шт.

13

KHN2878

PIN

1шт.

14

159101A1

STAY

1шт.

15

895-11010

WASHER,11mm ID x 20mm OD x 2mm Thk

1шт.

16

153181A1

COTTER PIN

1шт.

17

KHN3317

GUARD ASSY.

Lower

1шт.

18

166052A1

BOLT

4шт.
