(09-39) - GUARD, BRUSH - CAB FRONT SCREEN

Запчасти Case CX330 (09-39) - GUARD, BRUSH - CAB FRONT SCREEN (09) - CHASSIS

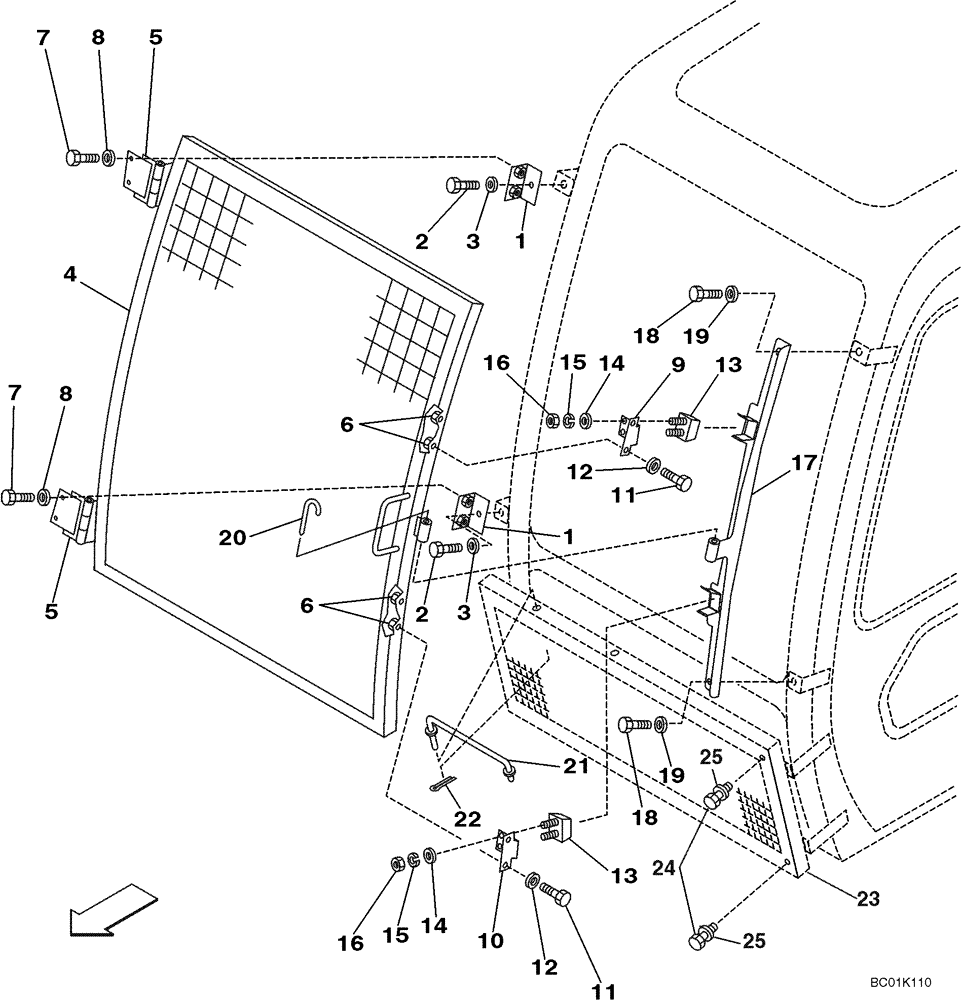

Схема запчастей Case CX330 - (09-39) - GUARD, BRUSH - CAB FRONT SCREEN (09) - CHASSIS
15
10
1
17
8
25
6
1
19
5
12
12
16
14
3
4
7
2
18
14
13
25
7
23
9
19
11
13
22
8
6
16
2
3
24
11
15
21
20
5
18
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KHN3387

SUPPORT

Replaces KHN2877

2шт.

2

159657A1

BOLT,High Strength, M10

2шт.

3

150409A1

WASHER

2шт.

4

KHN3385

STONEGUARD

Replaces KHN2873

1шт.

5

KSN0545

HINGE

2шт.

6

157742A1

NUT

4шт.

7

159657A1

BOLT,High Strength, M10

4шт.

8

150409A1

WASHER

4шт.

9

KHN2875

BRACKET

1шт.

10

KHN2876

BRACKET

1шт.

11

159657A1

BOLT,High Strength, M10

4шт.

12

150409A1

WASHER

4шт.

13

KRN2098

STOP

2шт.

14

150409A1

WASHER

4шт.

15

892-11010

LOCK WASHER,M10

4шт.

16

829-1410

NUT,M10 x 1.5, Cl 10.9

4шт.

17

KHN3386

SUPPORT

Replaces KHN2874

1шт.

18

159657A1

BOLT,High Strength, M10

2шт.

19

150409A1

WASHER

2шт.

20

KHN2878

PIN

1шт.

21

159101A1

STAY

1шт.

22

153181A1

COTTER PIN

1шт.

23

KHN2543

STONEGUARD

1шт.

24

627-10020

BOLT,Hex, M10 x 1.5 x 20mm, Cl 10.9, Full Thd

4шт.

25

896-11010

WASHER,11mm ID x 21mm OD x 2.5mm Thk

4шт.
