(08-071-07[01]) - HYDRAULIC CIRCUIT, SMALL FLOW - DIPPER (2.63 M)

Запчасти Case CX350 (08-071-07[01]) - HYDRAULIC CIRCUIT, SMALL FLOW - DIPPER (2.63 M) (08) - HYDRAULICS

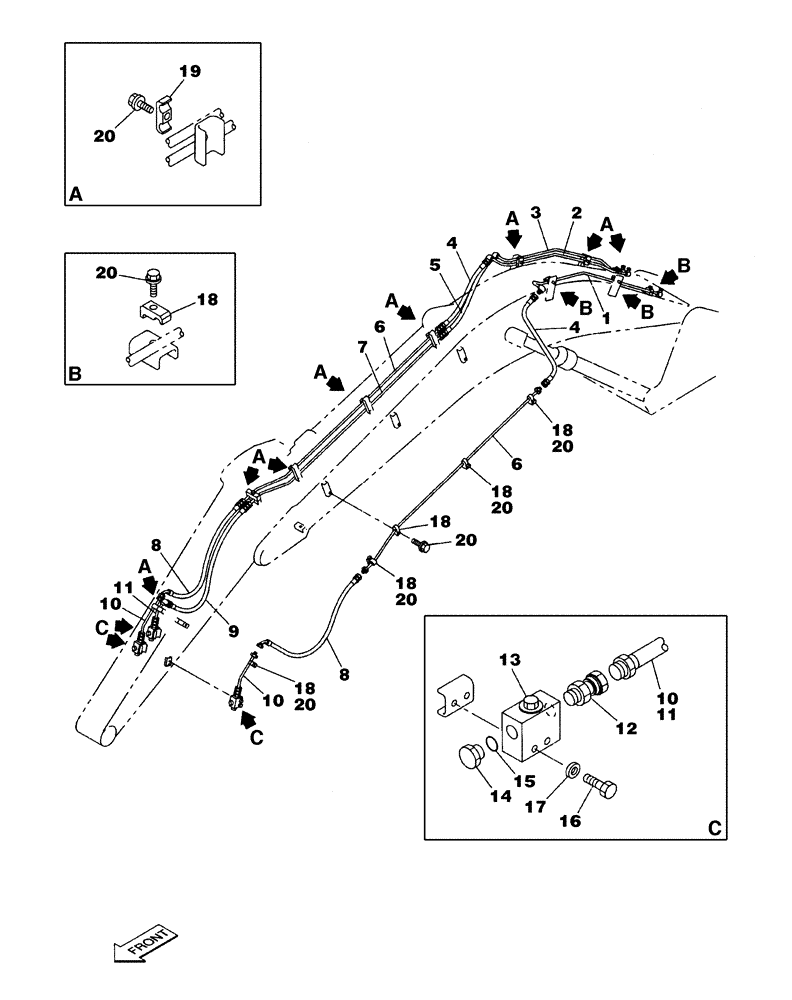

Схема запчастей Case CX350 - (08-071-07[01]) - HYDRAULIC CIRCUIT, SMALL FLOW - DIPPER (2.63 M) (08) - HYDRAULICS
18
11
18
6
18
20
1
7
18
8
2
20
3
10
13
4
14
12
19
8
18
16
5
18
20
20
15
17
20
10
0
4
6
1
20
20
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KSV1623

PIPE ASSY.

1шт.

2

KSV1624

PIPE ASSY.

1шт.

3

KSV1625

PIPE ASSY.

1шт.

4

KRJ4807

HYDRAULIC HOSE,19.00 mm ID x 1050.00 mm

2шт.

5

KMJ2827

HOSE ASSY.,19.00 mm ID x 1150.00 mm

1шт.

6

KSV1626

PIPE ASSY.

2шт.

7

KSV1627

PIPE ASSY.

1шт.

8

KTV1433

HYDRAULIC HOSE,19.00 mm ID x 1700.00 mm

2шт.

9

KTV1432

HYDRAULIC HOSE,19.00 mm ID x 1700.00 mm

1шт.

10

KSV1630

PIPE ASSY.

2шт.

11

KSV1631

PIPE ASSY.

1шт.

12

167248A1

FITTING

3шт.

13

KHV0453

VALVE

3шт.

14

152924A1

PLUG

3шт.

Consists Of Ref. Number 15

1шт.

15

154503A1

O-RING

1шт.

16

827-12070

BOLT,Hex, M12 x 1.75 x 70mm, Cl 10.9

6шт.

17

150811A1

WASHER

6шт.

18

151486A1

CLAMP BRACKET

9шт.

19

152085A1

COLLAR

9шт.

20

167183A1

BOLT,Sems, M12 x 60mm, Cl 10.9

18шт.
