(08-217-00[01]) - SAFETY VALVE - BOOM CYLINDER

Запчасти Case CX350 (08-217-00[01]) - SAFETY VALVE - BOOM CYLINDER (08) - HYDRAULICS

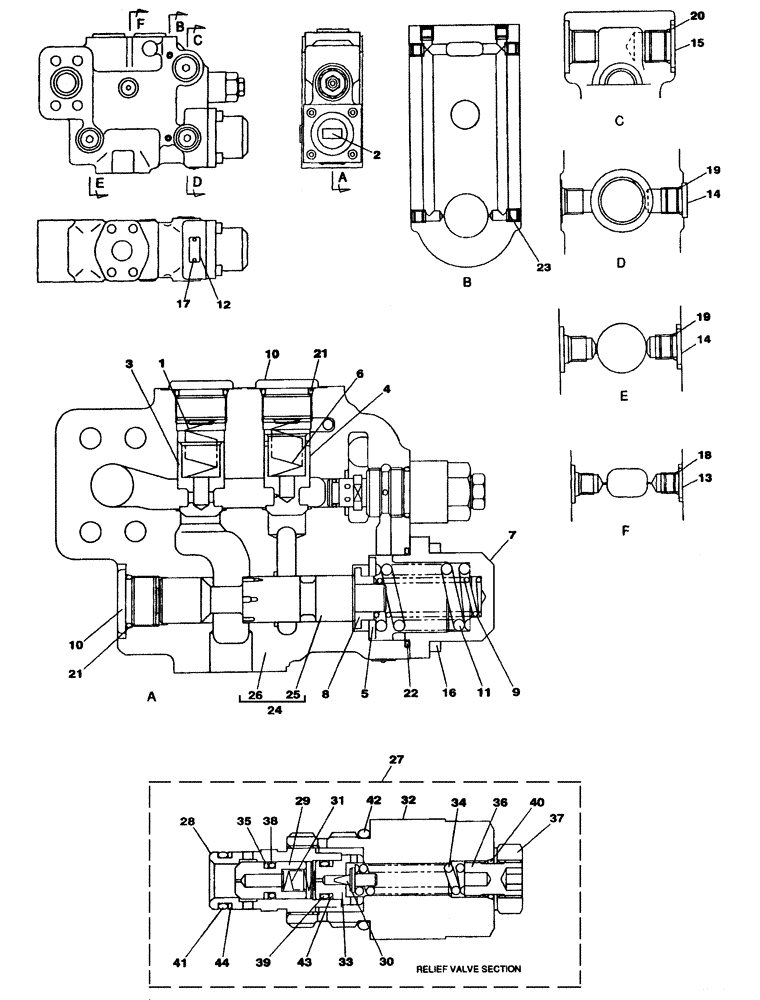

Схема запчастей Case CX350 - (08-217-00[01]) - SAFETY VALVE - BOOM CYLINDER (08) - HYDRAULICS
10
18
12
16
9
10
17
26
43
39
14
2
21
32
21
42
33
20
35
30
15
5
8
7
13
25
44
29
41
24
3
23
31
19
34
36
6
14
22
4
1
11
19
37
27
38
40
28
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

KSV1457

VALVE

1шт.

Consists Of Ref. Numbers 1 To 44; CX330 LC & LR DCH33B0101 To DCH33B0290 / CX330 NLC DCH33B0101 To DCH33B0289 / CX350 DCH33B0101 To DCH33B0290

1шт.

1

165003A1

SPRING

1шт.

2

NSS

NOT SOLD SEPARAT

1шт.

3

165004A1

PLUNGER

1шт.

4

165005A1

PLUNGER

1шт.

5

165006A1

SPACER

1шт.

6

165007A1

SPRING

1шт.

7

165008A1

COVER

1шт.

8

165009A1

HOLDER

1шт.

9

165010A1

SPRING

1шт.

10

155509A1

PLUG

3шт.

11

165499A1

COMPRESSION SPRING

1шт.

12

NSS

NOT SOLD SEPARAT

1шт.

13

160083A1

PLUG

1/4 PF

1шт.

14

155515A1

PLUG

3/8 PF

2шт.

15

163874A1

PLUG

1/2 PF

1шт.

16

108R008Y025N

BOLT

M8 x 25

4шт.

17

NSS

NOT SOLD SEPARAT

Rivet

2шт.

18

154467A1

O-RING,10.8mm ID x 2.4mm Width

1шт.

19

154475A1

O-RING

2шт.

20

154487A1

O-RING

3шт.

21

154523A1

O-RING

1шт.

22

154625A1

O-RING

1шт.

23

163873A1

PLUG

1/16 NPTF

6шт.

24

LR00874

VALVE BODY

1шт.

Consists Of Ref. Numbers 25, 26

1шт.

25

NSS

NOT SOLD SEPARAT

1шт.

26

NSS

NOT SOLD SEPARAT

1шт.

27

LJ00966

VALVE, PRESSURE RELI

EF

1шт.

Consists Of Ref. Numbers 28 To 44

1шт.

28

NSS

NOT SOLD SEPARAT

1шт.

29

NSS

NOT SOLD SEPARAT

1шт.

30

NSS

NOT SOLD SEPARAT

1шт.

31

NSS

NOT SOLD SEPARAT

1шт.

32

NSS

NOT SOLD SEPARAT

1шт.

33

NSS

NOT SOLD SEPARAT

1шт.

34

NSS

NOT SOLD SEPARAT

1шт.

35

NSS

NOT SOLD SEPARAT

1шт.

36

NSS

NOT SOLD SEPARAT

1шт.

37

165150A1

NUT

M12

1шт.

38

154454A1

O-RING

1шт.

39

154459A1

O-RING

1шт.

40

154463A1

O-RING

1шт.

41

154475A1

O-RING

1шт.

42

154515A1

O-RING

1шт.

43

153949A1

BACK-UP RING

1шт.

44

153961A1

BACK-UP RING

1шт.
