(06-005-00[01]) - TRAVEL MOTOR

Запчасти Case CX700 (06-005-00[01]) - TRAVEL MOTOR (06) - POWER TRAIN

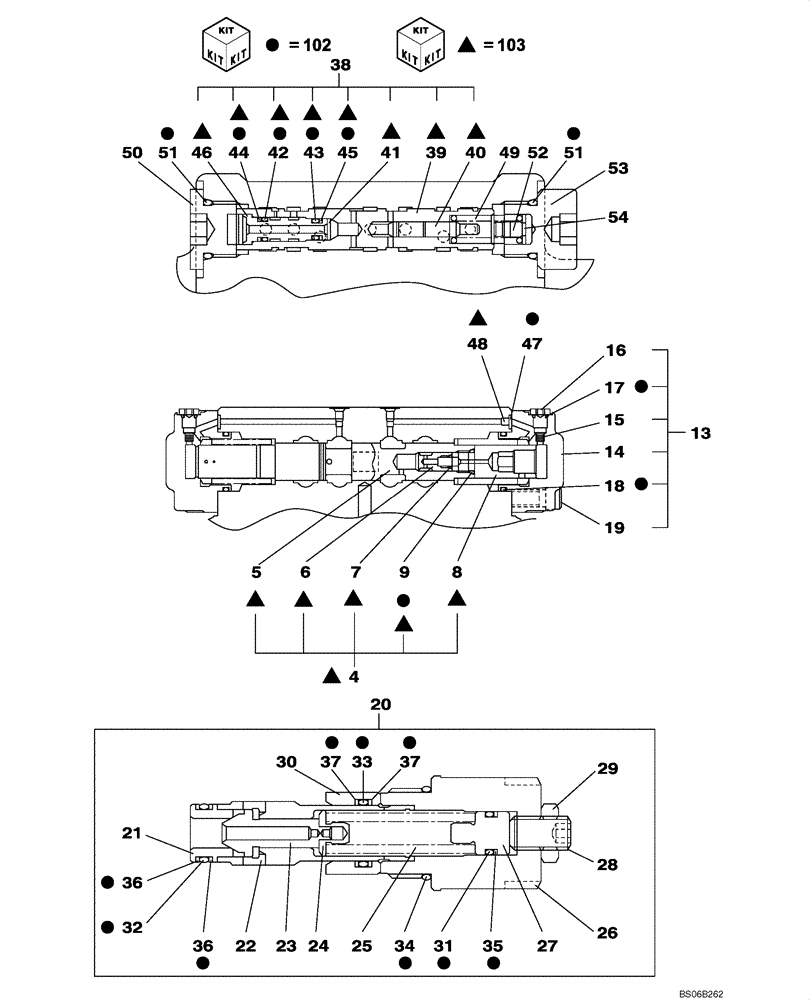

Схема запчастей Case CX700 - (06-005-00[01]) - TRAVEL MOTOR (06) - POWER TRAIN
35
47
22
9
51
20
53
4
24
8
28
6
40
31
32
49
44
17
23
37
13
36
33
48
29
38
27
14
30
37
25
43
34
18
5
26
54
51
21
15
19
16
36
52
50
102
103
45
42
7
39
46
41
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

KWA0018

HYDRAULIC MOTOR

Incl. 4 - 103, Also Includes Figure 06-004-00 01, REF 1 - 104

1шт.

4

NSS

NOT SOLD SEPARAT

Spool

1шт.

5

NSS

NOT SOLD SEPARAT

Spool

1шт.

6

NSS

NOT SOLD SEPARAT

Valve, Check

2шт.

7

NSS

NOT SOLD SEPARAT

Spring, Compression

2шт.

8

NSS

NOT SOLD SEPARAT

Plug

2шт.

9

154475A1

O-RING

2шт.

13

LR012970

VALVE SECTION

Incl. 14 - 19

2шт.

14

NSS

NOT SOLD SEPARAT

Cap

1.шт.

15

NSS

NOT SOLD SEPARAT

Orifice

1шт.

16

NSS

NOT SOLD SEPARAT

Plug

1шт.

17

154455A1

O-RING

1шт.

18

154569A1

O-RING

1шт.

19

863-12050

HEX SOC SCREW,M12 x 50mm, Cl 12.9

4шт.

20

LJ013550

VALVE SECTION

Incl. 21 - 37

2шт.

21

NSS

NOT SOLD SEPARAT

Seat

1шт.

22

NSS

NOT SOLD SEPARAT

Housing

1шт.

23

NSS

NOT SOLD SEPARAT

Poppet

1шт.

24

NSS

NOT SOLD SEPARAT

Seat, Spring

1шт.

25

NSS

NOT SOLD SEPARAT

Spring

1шт.

26

NSS

NOT SOLD SEPARAT

Plug

1шт.

27

NSS

NOT SOLD SEPARAT

Guide

1шт.

28

NSS

NOT SOLD SEPARAT

Screw

1шт.

29

829-1012

NUT,M12, Cl 10

1шт.

30

NSS

NOT SOLD SEPARAT

Piston

1шт.

31

154471A1

O-RING

1шт.

32

154487A1

O-RING

1шт.

33

154495A1

O-RING

1шт.

34

155225A1

O-RING

1шт.

35

153958A1

BACK-UP RING

1шт.

36

153970A1

BACK-UP RING

2шт.

37

153977A1

BACK-UP RING

2шт.

38

NSS

NOT SOLD SEPARAT

Valve

1шт.

39

NSS

NOT SOLD SEPARAT

Spool

1шт.

40

NSS

NOT SOLD SEPARAT

Spool

1шт.

41

160197A1

FILTER

Replaces TJ00203

1шт.

42

154447A1

O-RING

1шт.

43

154443A1

O-RING

1шт.

44

153940A1

BACK-UP RING

1шт.

45

153937A1

BACK-UP RING

1шт.

46

NSS

NOT SOLD SEPARAT

Ring, Snap

1шт.

47

154451A1

O-RING

2шт.

48

156880A1

ORIFICE

2шт.

49

LG00343

COMPRESSION SPRING

1шт.

50

LK00329

PLUG

1шт.

51

154487A1

O-RING

1шт.

52

LS00127

GUIDE

1шт.

53

LK00306

PLUG

1шт.

54

895-10010

WASHER,11mm ID x 20mm OD x 2mm Thk

1шт.

102

LZ00458

SEAL KIT

Incl. 9, 17, 18, 31 - 37, 42 - 45, 47, 51, Also Figure 06-004-00 01 Ref. 58, 62, 86 - 89, 92 - 94, 96

1шт.

103

LZ00459

SEAL KIT

Incl. 4 - 9, 38 - 46, 48, Also Figure 06-004-00 01 Ref. 3, 4, 59, 60, 64

1шт.
