(03-01) - FUEL TANK

Запчасти Case CX75SR (03-01) - FUEL TANK (03) - FUEL SYSTEM

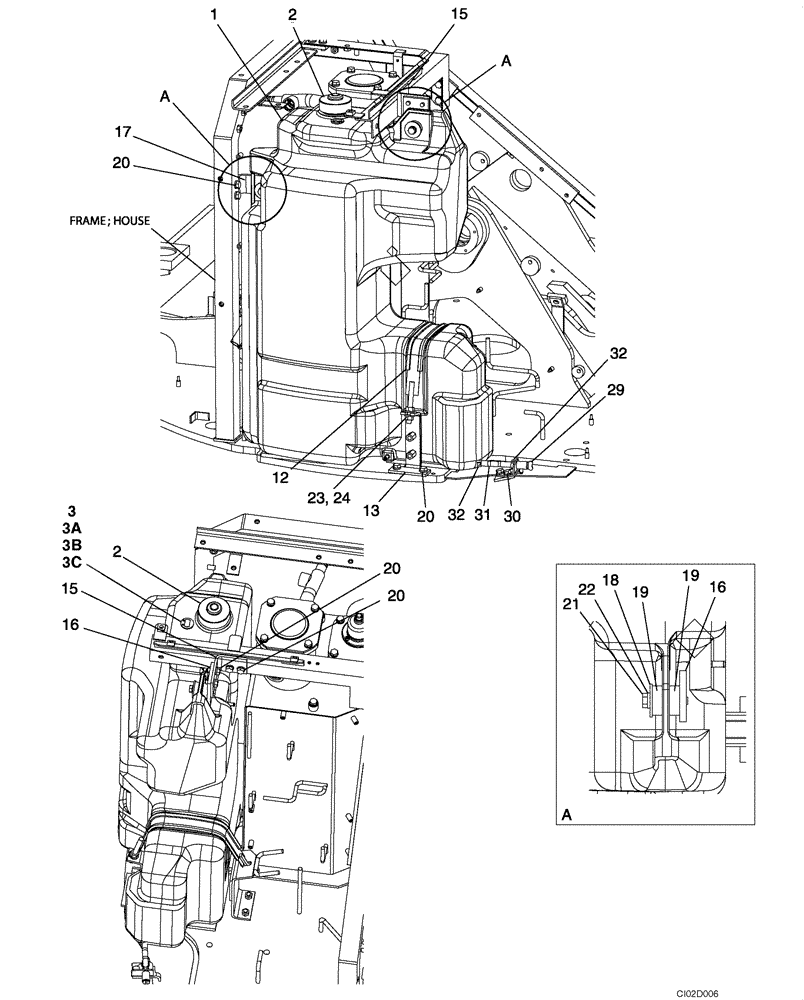

Схема запчастей Case CX75SR - (03-01) - FUEL TANK (03) - FUEL SYSTEM
2
3a
32
16
23, 24
32
17
15
12
2
15
20
20
22
29
20
3
31
30
21
16
20
19
3c
18
13
1
3b
19
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

KAH1425

FUEL TANK

Incl. 1 - 3C; Replaces KAH1413, KAH1420

1шт.

1

NSS

NOT SOLD SEPARAT

Tank, Fuel

1шт.

2

KAP1560

COVER

Replaces KAH1277

1шт.

3

KAH1409

COVER

1шт.

3a

KAH1411

O-RING

If Used

1шт.

3b

KAH1418

SELF-TAP SCREW,M4 x 8mm

M4 x 8; Replaces 147N004S008B

2шт.

3c

KHH0451

GAUGE

Fuel

1шт.

12

HKH0012

SECURING STRAP

1шт.

13

KAH1426

SUPPORT

Replaces KAH1341

1шт.

15

KAH1316

SUPPORT

1шт.

16

KAH1317

PLATE

1шт.

17

KAH1258

SUPPORT

1шт.

18

KAH1260

SPACER

2шт.

19

KAH1263

INSULATOR BLOCK

4шт.

20

166052A1

BOLT

8шт.

21

827-10055

BOLT,Hex, M10 x 1.5 x 55mm, Cl 10.9

2шт.

22

150409A1

WASHER

10,5 x 21 x 3,2 mm

2шт.

23

829-11412

NUT,M12 x 1.25, Cl 10

2шт.

24

150811A1

WASHER

M12

2шт.

29

HEH0133

DRAIN VALVE

1шт.

30

166346A1

BOLT,Sems, M10

2шт.

31

KHH0471

FUEL HOSE

1шт.

32

KHH0379

HOSE CLIP

2шт.
