(04-07) - MONITOR ASSY

Запчасти Case CX80 (04-07) - MONITOR ASSY (04) - ELECTRICAL SYSTEMS

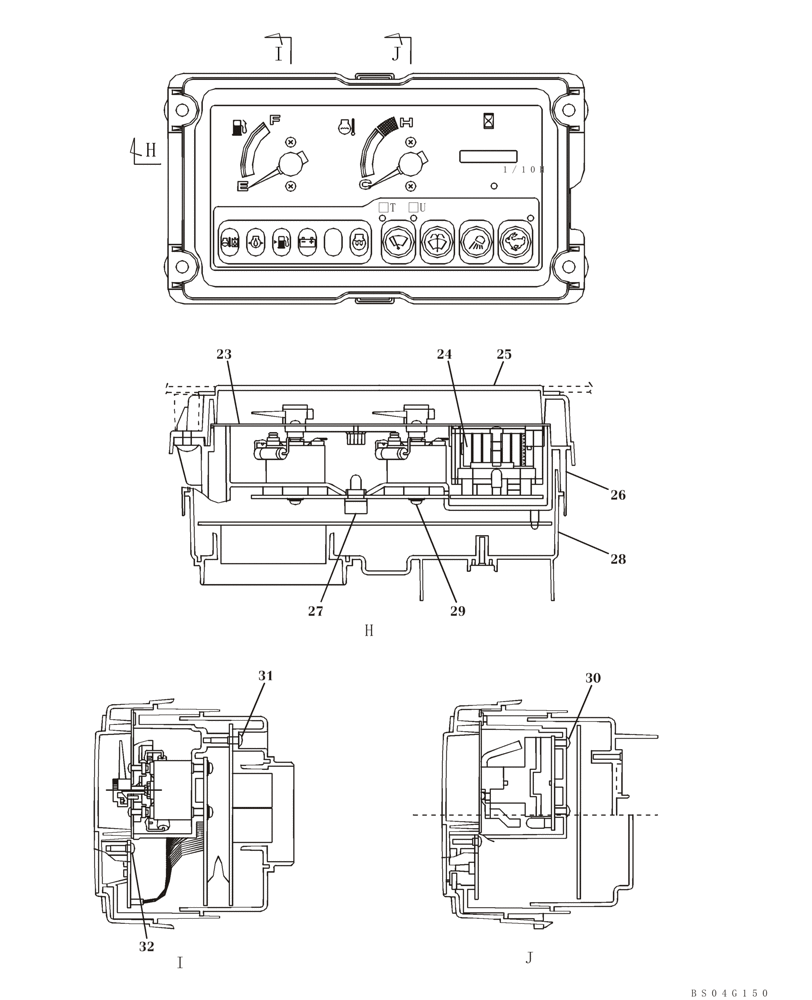

Схема запчастей Case CX80 - (04-07) - MONITOR ASSY (04) - ELECTRICAL SYSTEMS
bs04g150
24
26
25
h
23
j
i
29
j
28
1/10h
31
30
h
27
i
32
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

KHR4105

INSTRUMENT PANEL

Incl. 23 - 32, Also Includes Ref. 33 on Figure 04-05

1шт.

23

KHR4292

METER

1шт.

24

KHR4264

HOURMETER

1шт.

25

KHR4269

ELECTRIC PANEL

1шт.

26

KHR4266

CASE ASSY.

1шт.

27

KHR4270

LAMP

1шт.

28

KHR4267

COVER

1шт.

29

KHR4268

SCREW,Pan

6шт.

30

KHR3216

SELF-TAP SCREW

3шт.

31

KHR3341

SELF-TAP SCREW

6шт.

32

KHR4271

CAP

7шт.
