(02-01) - ENGINE MOUNTING

Запчасти Case CX800 (02-01) - ENGINE MOUNTING (02) - ENGINE

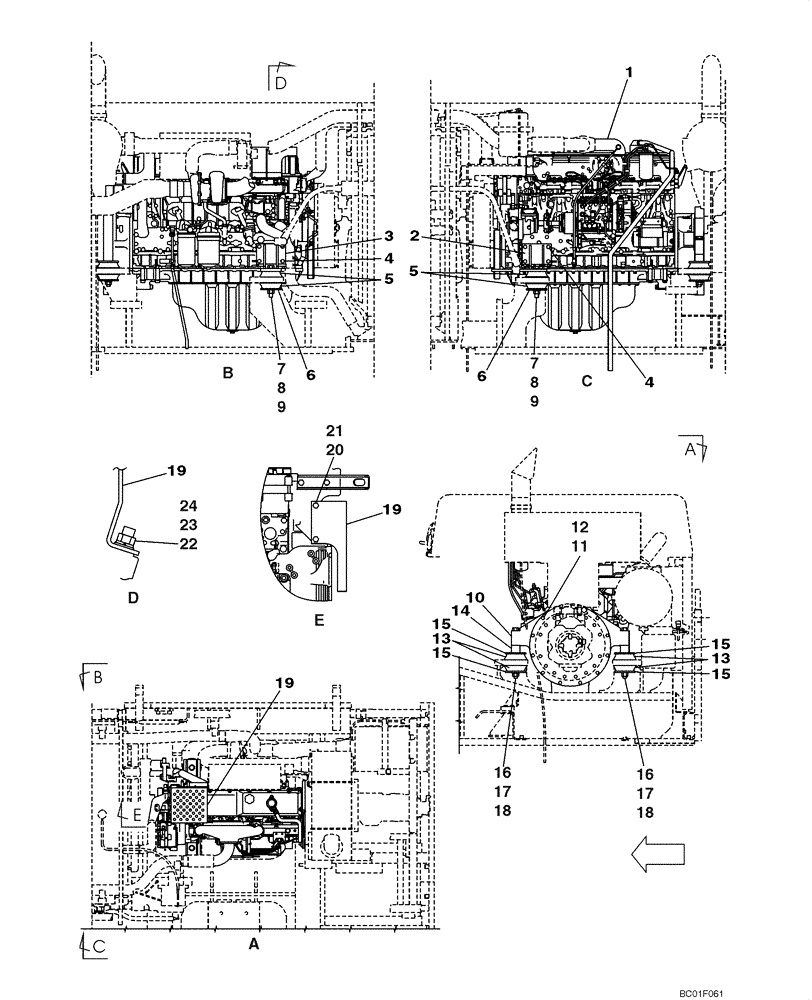

Схема запчастей Case CX800 - (02-01) - ENGINE MOUNTING (02) - ENGINE
24
18
14
20
15
19
4
8
16
11
6
9
13
2
15
9
23
15
13
19
17
3
5
22
12
8
16
7
21
4
19
7
18
6
17
15
5
1
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KUH0176

MOTOR

See Figures 02-07 - 02-30, 03-04 - 03-09; Prior To P.I.N. DAC0780106

1шт.

1

KUH0199

ENGINE ASSEMBLY

ENGINE ASSY See Figures 02-07 - 02-30, 03-04 - 03-09; P.I.N. DAC0780107 and After

1шт.

1

KUH0199EC

CORE-ENGINE

Environmental Core, For N.A. Only

1шт.

2

KUH0149

ENGINE MOUNT

1шт.

3

KUH0150

ENGINE MOUNT

1шт.

4

166470A1

BOLT,M14, W/ Wshr

With Attached Washer

8шт.

5

KUH0115

SILENTBLOC

4шт.

6

KUH0013

PLATE

2шт.

7

102R024Y200R

BOLT

2шт.

8

150822A1

WASHER,25mm ID x 48mm OD x 6mm Thk

4шт.

9

829-1424

NUT,M24, Cl 10

2шт.

10

KUH0116

FLANGE

1шт.

11

827-12085

BOLT,Hex, M12 x 1.75 x 85mm, Cl 10.9

12шт.

12

150811A1

WASHER

M12

12шт.

13

KUH10370

SILENTBLOC

Replaces KUH0114

4шт.

14

KUH0152

SPACER

2шт.

15

KUH0013

PLATE

4шт.

16

KUH0151

BOLT

2шт.

17

150822A1

WASHER,25mm ID x 48mm OD x 6mm Thk

4шт.

18

829-1424

NUT,M24, Cl 10

2шт.

19

KUH0153

STEP

1шт.

20

KMH0201

BOLT

2шт.

21

150409A1

WASHER

10,5 x 21 x 3,2 mm

2шт.

22

895-11008

WASHER,9mm ID x 16mm OD x 1.6mm Thk

2шт.

23

183-108VR

SPRING WASHER

M8

2шт.

24

829-1408

NUT,Hex, M8 x 1.25, Cl 10.9

2шт.
