(04-001-00[01]) - CHASSIS ELECTRICAL CIRCUIT

Запчасти Case CX800 (04-001-00[01]) - CHASSIS ELECTRICAL CIRCUIT (04) - ELECTRICAL SYSTEMS

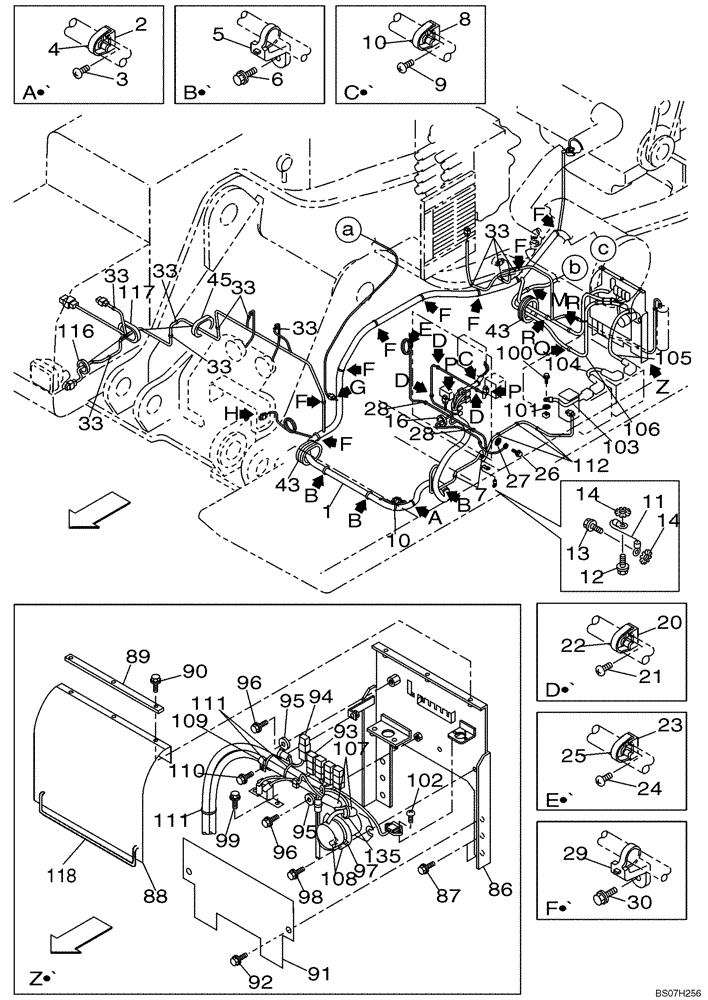

Схема запчастей Case CX800 - (04-001-00[01]) - CHASSIS ELECTRICAL CIRCUIT (04) - ELECTRICAL SYSTEMS
102
96
43
109
14
106
33
1
97
5
25
2
12
33
100
33
87
90
28
22
91
33
9
111
96
95
86
103
30
14
118
135
107
94
99
28
33
116
92
27
26
95
33
8
108
24
111
23
89
20
4
98
104
6
101
13
10
110
112
7
43
29
3
88
33
21
93
11
45
105
117
10
16
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KUR10070

HARNESS

1шт.

2

150860A1

COLLAR

1шт.

3

840-168

SCREW,Pan, M6 x 1 x 8mm, Cl 4.8

1шт.

4

150496A1

MOUNTING CLIP

250 mm

1шт.

5

KHR2581

CLAMP

3шт.

6

KHJ1215

BOLT,Spcl

M8 x 25

3шт.

7

KHR2787

CLAMP

2шт.

8

150860A1

COLLAR

1шт.

9

840-168

SCREW,Pan, M6 x 1 x 8mm, Cl 4.8

1шт.

10

150496A1

MOUNTING CLIP

250 mm

2шт.

11

KHR2713

ELECTRIC CABLE

1шт.

12

156559A1

BOLT,High Strength, Hex, M6 x 12mm, W/ LW

M6 x 12

1шт.

13

159602A1

BOLT,Sems, Hex, M6 x 16mm

M6 x 16

1шт.

14

893-11006

LOCK WASHER,Ext Tooth, M6

2шт.

16

150520A1

GROMMET

1шт.

20

150860A1

COLLAR

3шт.

21

840-168

SCREW,Pan, M6 x 1 x 8mm, Cl 4.8

3шт.

22

150496A1

MOUNTING CLIP

250 mm

3шт.

23

150860A1

COLLAR

1шт.

24

840-168

SCREW,Pan, M6 x 1 x 8mm, Cl 4.8

1шт.

25

150496A1

MOUNTING CLIP

250 mm

1шт.

26

167518A1

BOLT

M8 x 16

1шт.

27

893-11008

LOCK WASHER,Ext Tooth, M8

1шт.

28

KHR2787

CLAMP

3шт.

29

KHR2581

CLAMP

7шт.

30

KHJ1215

BOLT,Spcl

M8 x 25

7шт.

33

KHR2787

CLAMP

1шт.

43

KUR0067

GROMMET

360 mm

2шт.

45

KHR4332

GROMMET

315 mm

1шт.

86

KHR4313

BRACKET

1шт.

87

166352A1

BOLT

M12 x 30

4шт.

88

KHR17390

RUBBER PAD

Replaces KTR0521

1шт.

89

KMR0766

PLATE

1шт.

90

159602A1

BOLT,Sems, Hex, M6 x 16mm

M6 x 16

3шт.

91

KHR4314

COVER

1шт.

92

166352A1

BOLT

M12 x 30

2шт.

93

KHR12950

FUSE

60A Battery Fuse

1шт.

94

159902A1

FUSE

65A fuse - starter

1шт.

95

KHR2584

CLAMP

2шт.

96

KHR2309

BOLT,Spcl

M8 x 30

2шт.

97

159897A1

RELAY

1шт.

98

KHR2309

BOLT,Spcl

M8 x 30

2шт.

99

167518A1

BOLT

M8 x 16

2шт.

100

167518A1

BOLT

M8 x 16

1шт.

101

893-11008

LOCK WASHER,Ext Tooth, M8

1шт.

102

145N005S016N

SCREW,Pan Hd, M5 x 16mm

M5 x 16

2шт.

103

KHR12370

POS BATTERY CABLE

Battery

1шт.

104

KHR12100

POS BATTERY CABLE

Battery

1шт.

105

KHR12190

POS BATTERY CABLE

Battery L=460mm

1шт.

106

KHR10170

POS BATTERY CABLE

Starter

1шт.

107

162212A1

TERMINAL CONNECTOR

2шт.

108

159171A1

CAP

2шт.

109

162150A1

CLAMP

2шт.

110

167518A1

BOLT

M8 x 16

2шт.

111

150496A1

MOUNTING CLIP

250 mm

3шт.

112

KHR2787

CLAMP

3шт.

116

KNR0617

GROMMET

1шт.

117

159656A1

GROMMET

1шт.

118

KHR17400

STAY

1шт.

135

150496A1

MOUNTING CLIP

250 mm

2шт.
