(09-25) - AIR CONDITIONING - CONDENSER AND RECEIVER-DRIER

Запчасти Case CX160B (09-25) - AIR CONDITIONING - CONDENSER AND RECEIVER-DRIER (09) - CHASSIS/ATTACHMENTS

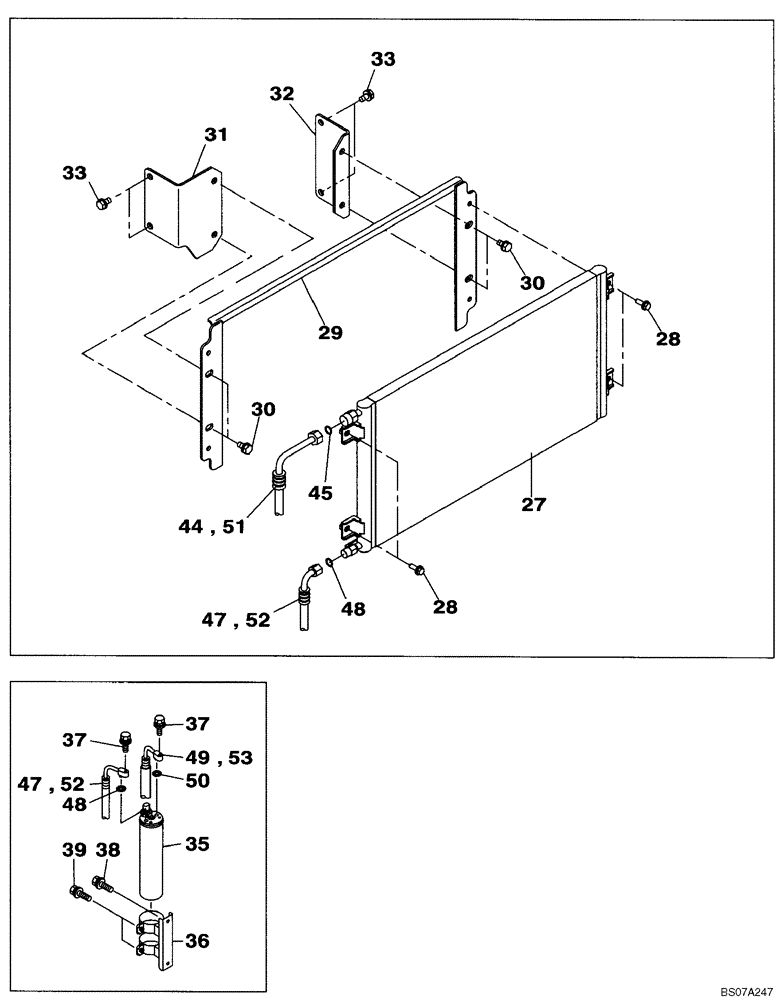

Схема запчастей Case CX160B - (09-25) - AIR CONDITIONING - CONDENSER AND RECEIVER-DRIER (09) - CHASSIS/ATTACHMENTS
53
29
27
31
44
52
28
35
36
47
32
39
50
33
48
30
47
49
37
37
33
52
38
28
45
48
30
51
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

CONDENSER

1шт.

27

KHR13070

CONDENSER

1шт.

28

167182A1

BOLT,Sems, M8 x 25mm

4шт.

29

KLR10200

BRACKET

1шт.

30

166351A1

BOLT,Sems, M10 x 20mm

4шт.

24

KLR10210

BRACKET

1шт.

25

KLR10220

BRACKET

1шт.

26

166351A1

BOLT,Sems, M10 x 20mm

4шт.

EVAPORATOR

1шт.

35

KHR13590

RECEIVER-DRYER

1шт.

36

KHR13600

BRACKET

1шт.

37

162043A1

BOLT,Spcl, M6

2шт.

38

167518A1

BOLT

2шт.

39

159906A1

BOLT,Sems, Hex, M6 x 20mm, Spcl

2шт.

44

KHR12680

HOSE

Incl. 45, 46

1шт.

45

169053A1

O-RING

2шт.

46

KHR3053

CAP

Not Illustrated; See Figure 09-24

1шт.

47

KHR12690

HOSE

Incl. 48

1шт.

48

169054A1

O-RING

2шт.

49

KHR12700

HOSE

Incl. 50

1шт.

50

169054A1

O-RING

2шт.

51

158067A1

PLASTIC-RUBBER TUBE

1шт.

52

150773A1

PLASTIC-RUBBER TUBE

1шт.

53

151175A1

PLASTIC-RUBBER TUBE

1шт.
