(09-06) - ACCESS DOOR - INSULATION

Запчасти Case CX210BNLC (09-06) - ACCESS DOOR - INSULATION (09) - CHASSIS/ATTACHMENTS

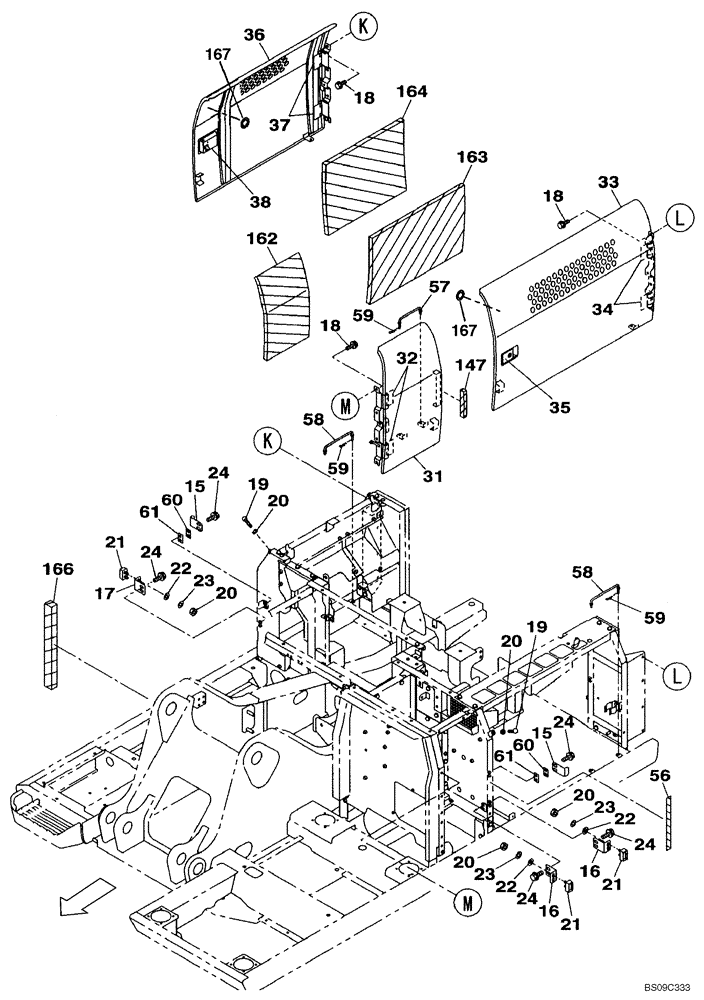

Схема запчастей Case CX210BNLC - (09-06) - ACCESS DOOR - INSULATION (09) - CHASSIS/ATTACHMENTS
57
21
20
58
61
167
60
21
59
24
167
59
16
21
23
163
59
20
162
32
22
18
24
34
17
20
60
166
31
24
38
36
164
16
20
23
15
24
19
19
24
147
20
58
18
37
18
33
56
15
23
22
35
61
22
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

15

KHN11940

SUPPORT

2шт.

16

KHN12660

SUPPORT

2шт.

17

KHN18040

SUPPORT

UNTIL P.I.N. N8EAJ1230 / N8EAL1147 / N8SAJxxxx

1шт.

17

KHN12660

SUPPORT

SINCE P.I.N. N8EAJ1231 / N8EAL1148 / N8SAJxxxx

1шт.

18

152718A1

BOLT,Spcl, Hex Wshr, M12 x 25mm, Cl 10.9

10шт.

19

159091A1

STOP

2шт.

20

829-1410

NUT,M10 x 1.5, Cl 10.9

8шт.

21

KRN2098

STOP

3шт.

22

895-11010

WASHER,11mm ID x 20mm OD x 2mm Thk

6шт.

23

892-11010

LOCK WASHER,M10

6шт.

24

166347A1

BOLT,Sems, M10 x 30mm

10шт.

31

KRN12380Y2

INSPECTION DOOR

Incl. 32

1шт.

32

KHN12560

HINGE

2шт.

33

KRN13000Y2

INSPECTION DOOR

Incl. 34

1шт.

34

KHN12560

HINGE

2шт.

35

150938A1

LOCK

1шт.

35a

KHN20030

LOCK CYLINDER

Not Shown

1шт.

36

KRN13010Y2

DOOR

Incl. 37

1шт.

37

KHN12560

HINGE

2шт.

38

150938A1

LOCK

1шт.

56

160760A1

GROMMET

1шт.

38a

KHN20030

LOCK CYLINDER

Not Shown

1шт.

57

KRN12580

ROD

1шт.

58

KRN10420

ROD

2шт.

59

153181A1

COTTER PIN

3шт.

60

158749A1

SHIM

2шт.

61

152719A1

SHIM

2шт.

147

KRN12740

NOISE PROTECTION

1шт.

162

KRN12700

NOISE PROTECTION

1шт.

163

KRN12710

NOISE PROTECTION

2шт.

164

KRN12720

NOISE PROTECTION

1шт.

166

KRN14120

SEAL

1шт.

167

KRN17430

RUBBER PAD

2шт.
