(05-01) - UNDERCARRIAGE

Запчасти Case CX700B (05-01) - UNDERCARRIAGE (11) - TRACKS/STEERING

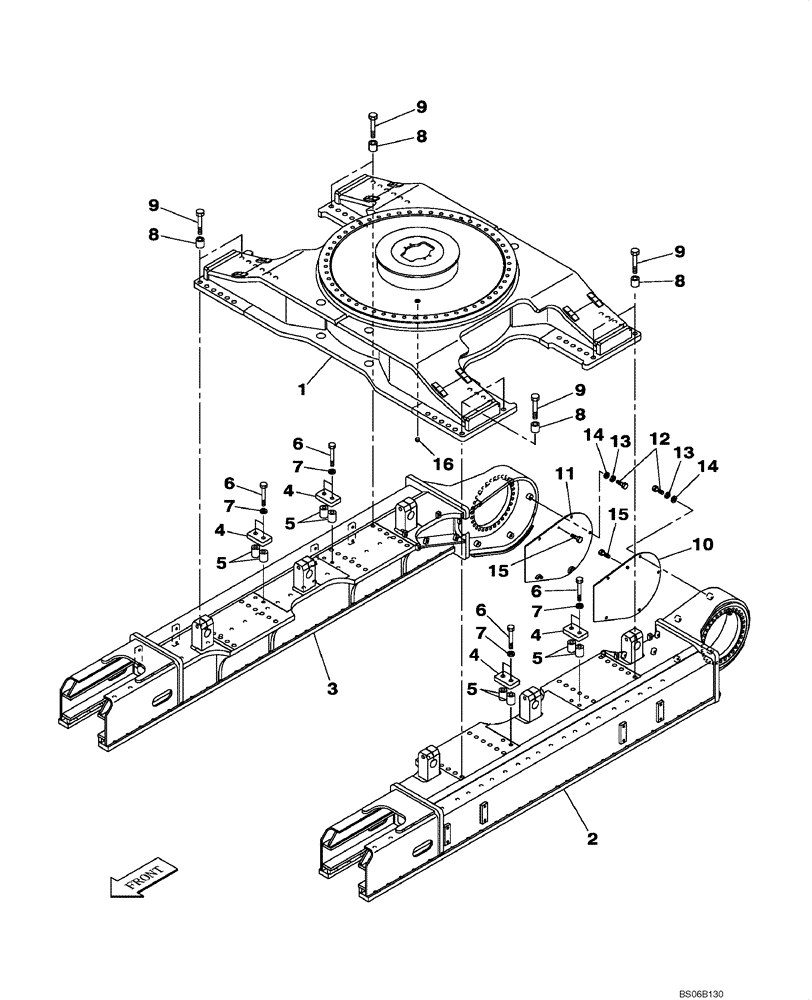

Схема запчастей Case CX700B - (05-01) - UNDERCARRIAGE (11) - TRACKS/STEERING
5
9
10
11
6
4
15
7
8
4
9
7
15
3
1
13
4
6
5
2
4
9
16
6
5
14
5
14
8
9
8
8
12
13
7
7
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KWA0003

FRAME

1шт.

2

KWA0006

FRAME

1шт.

3

KWA0007

FRAME

1шт.

4

KUA0123

PLATE

4шт.

5

KUA0126

SPACER

8шт.

6

102R030W190N

BOLT

M30 x 190

8шт.

7

157545A1

WASHER

W30

8шт.

8

KUA0124

SPACER

48шт.

9

102R036W180N

BOLT

M36 x 180

48шт.

10

KWA0014

PROTECTION PLATE

1шт.

11

KWA0015

PROTECTION PLATE

1шт.

12

627-16050

BOLT,Hex, M16 x 2 x 50mm, Cl 10.9, Full Thd

10шт.

13

892-11016

LOCK WASHER,16.4mm ID x 27.4mm OD x 5mm Thk

10шт.

14

150814A1

WASHER,17mm ID x 32mm OD x 4.5mm Thk

W16

10шт.

15

627-12020

BOLT,Hex, M12 x 1.75 x 20mm, Cl 10.9, Full Thd

2шт.

16

157221A1

PLUG

1шт.
