(06-05) - TRAVEL REDUCTION GEAR

Запчасти Case CX700B (06-05) - TRAVEL REDUCTION GEAR (06) - POWER TRAIN

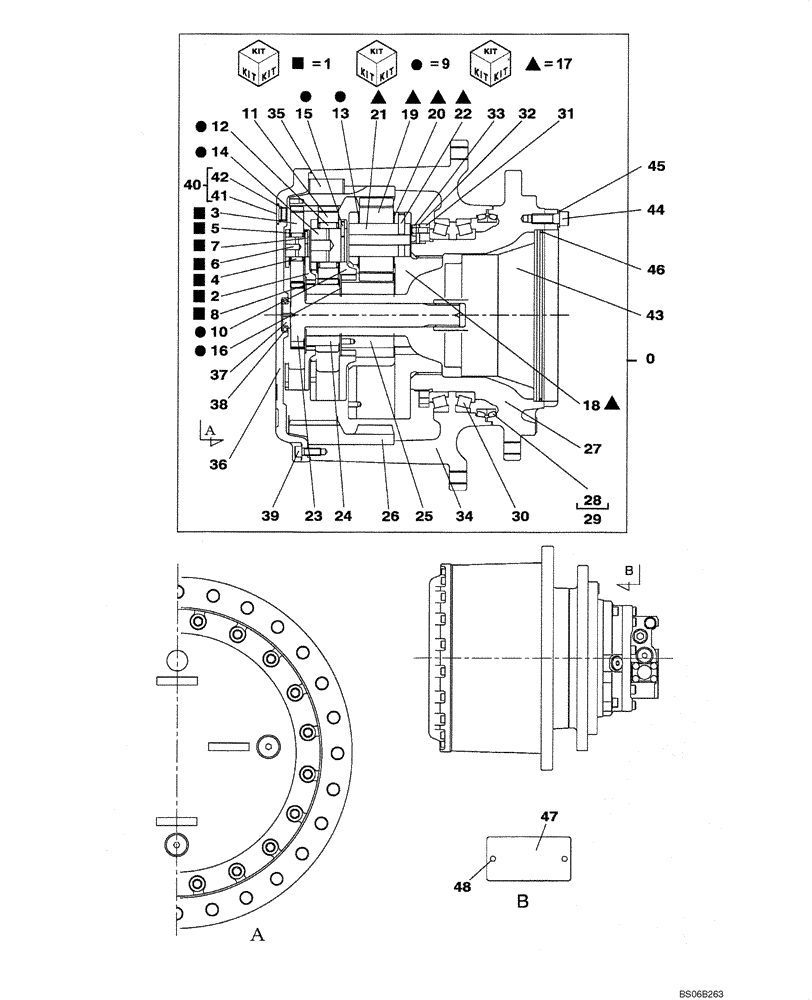

Схема запчастей Case CX700B - (06-05) - TRAVEL REDUCTION GEAR (06) - POWER TRAIN
2
21
32
22
4
36
24
40
47
35
9
46
31
26
38
43
27
11
44
41
37
8
13
29
28
33
5
6
0
16
34
10
42
19
3
1
45
17
15
12
7
39
30
48
20
23
25
18
14
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

0

KWA0019

REDUCER

Incl. 1 - 42

1шт.

1

LN001430

HOUSING

Incl. 2 - 8

1шт.

2

LN001440

HOUSING

1шт.

3

LC002680

GEAR

1шт.

4

LB010670

NEEDLE BEARING

1шт.

5

TA00007

WASHER

1шт.

6

LB010680

SHAFT

1шт.

7

738-1525

LOCK PIN,M5 x 25, Slotted

1шт.

8

TA00012

WASHER

1шт.

9

LN001450

HOUSING

Incl. 10 - 16

1шт.

10

LN001460

COVER

1шт.

11

LC002690

GEAR

1шт.

12

LB010690

NEEDLE BEARING

1шт.

13

LA010120

WASHER

1шт.

14

LB010700

SHAFT

1шт.

15

338W080Z032B

LINCH PIN

1шт.

16

LA010130

WASHER

1шт.

17

LN001470

HOUSING

Incl. 18 - 22

1шт.

18

LN001480

HOUSING

1шт.

19

LC002700

GEAR

1шт.

20

LA010120

WASHER

1шт.

21

LB010710

SHAFT

1шт.

22

LA010140

DOWEL

1шт.

23

LC002710

SUN GEAR

1шт.

24

LC002720

SUN GEAR

1шт.

25

LC002730

SUN GEAR

1шт.

26

LC002740

GEAR

1шт.

27

LW004640

HOUSING

1шт.

28

TZ00007

KIT

Incl. 29

1шт.

29

TE00010

SEAL

1шт.

30

LB010720

ROLLER BEARING

1шт.

31

LA00670

SPECIAL NUT

1шт.

32

LR00499

PLATE

1шт.

33

627-12025

BOLT,Hex, M12 x 1.75 x 25mm, Cl 10.9, Full Thd

1шт.

34

LW004650

HOUSING

1шт.

35

LA010150

SPECIAL PIN

1шт.

36

LW004660

COVER

1шт.

37

LL00065

BUTTON

1шт.

38

LB00490

BEARING

1шт.

39

862-14035

HEX SOC SCREW,M14 x 35mm, Cl 12.9

1шт.

40

LK005130

PLUG

Incl. 41, 42

1шт.

41

LK005140

PLUG

1шт.

42

154503A1

O-RING

1шт.

43

KWA0018

HYDRAULIC MOTOR

See Fig. 06-03, 06-04

1шт.

44

863-18055

HEX SOC SCREW,M18 x 55mm, Cl 12.9

M18 x 55

1шт.

45

LA00169

WASHER

1шт.

46

LE00106

O-RING

1шт.

47

NSS

NOT SOLD SEPARAT

Nameplate

1шт.

48

NSS

NOT SOLD SEPARAT

Rivet

1шт.
