(05-01) - UNDERCARRIAGE

Запчасти Case CX800B (05-01) - UNDERCARRIAGE (11) - TRACKS/STEERING

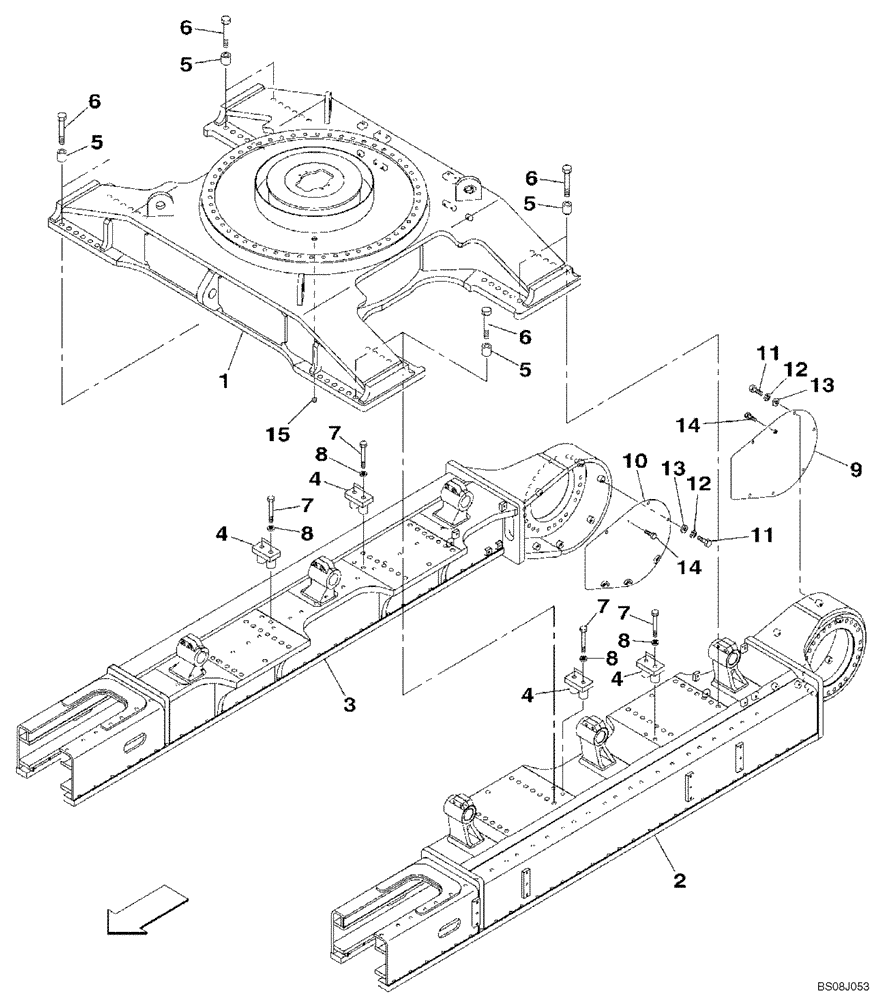

Схема запчастей Case CX800B - (05-01) - UNDERCARRIAGE (11) - TRACKS/STEERING
12
9
12
4
8
5
13
14
7
6
4
6
14
5
10
11
4
8
7
1
6
11
5
13
7
4
3
2
15
6
8
8
7
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

KUA10620

FRAME

1шт.

2

KUA10630

FRAME

1шт.

3

KUA10650

FRAME

1шт.

4

KUA0123

PLATE

4шт.

5

KUA0124

SPACER

48шт.

6

102R036W180N

BOLT

M36 x 180

48шт.

7

102R030W190N

BOLT

M30 x 190

8шт.

8

157545A1

WASHER

8шт.

9

KUA0127

COVER

1шт.

10

KUA0128

COVER

1шт.

11

627-16050

BOLT,Hex, M16 x 2 x 50mm, Cl 10.9, Full Thd

12шт.

12

892-11016

LOCK WASHER,16.4mm ID x 27.4mm OD x 5mm Thk

12шт.

13

150814A1

WASHER,17mm ID x 32mm OD x 4.5mm Thk

12шт.

14

627-12020

BOLT,Hex, M12 x 1.75 x 20mm, Cl 10.9, Full Thd

2шт.

15

157221A1

PLUG

1шт.
