(35.352.01) - HYDRAULIC SYSTEM - SWING SECTION

Запчасти Case CX235C SR (35.352.01) - HYDRAULIC SYSTEM - SWING SECTION (35) - HYDRAULIC SYSTEMS

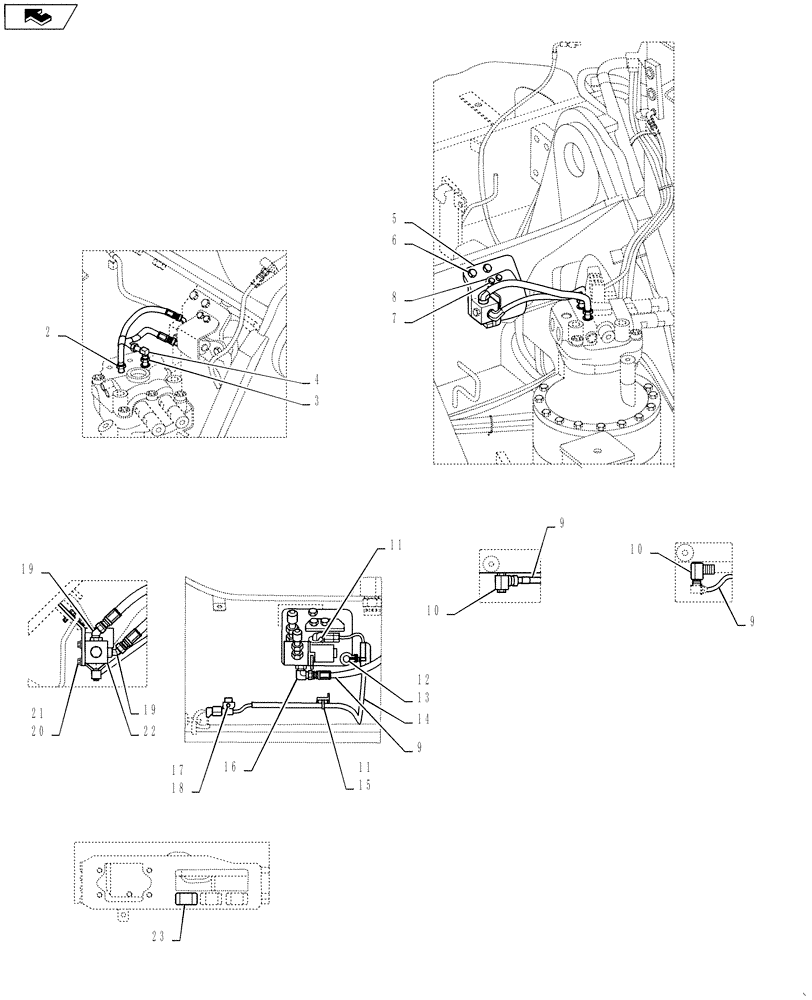

Схема запчастей Case CX235C SR - (35.352.01) - HYDRAULIC SYSTEM - SWING SECTION (35) - HYDRAULIC SYSTEMS
5
9
2
20
11
12
17
16
7
10
9
4
21
19
10
6
14
13
18
15
19
9
23
home
22
11
8
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

NSS

NOT SOLD SEPARAT

Hose Set, Incl In Upper Assy, Incl 25 - 26

1шт.

2

152127A1

HYD CONNECTOR,1/4" NPT O-Ring x 1/4" NPT

1шт.

3

159848A1

ORIFICE

1шт.

4

163814A1

ELBOW

1шт.

5

KRJ31880

BRACKET

1шт.

6

166052A1

BOLT

2шт.

7

166345A1

BOLT

2шт.

8

KRJ31870

COVER

1шт.

9

KHJ19260

HOSE

1шт.

10

KHJ2773

TEE

1шт.

11

150496A1

MOUNTING CLIP

2шт.

12

KHR2584

CLAMP

1шт.

13

KHJ1215

BOLT,Spcl

1шт.

14

KRR12050

WIRE HARNESS

1шт.

15

KHR10220

MOUNTING CLIP

1шт.

16

150913A1

ELBOW,90 Degree, 1/4" O-Ring x 1/4"

1шт.

17

167518A1

BOLT

1шт.

18

158962A1

CLIP

1шт.

19

150933A1

ELBOW

2шт.

20

627-6016

BOLT,Hex, M6 x 1 x 16mm, Cl 10.9, Full Thd

2шт.

21

183-106VR

SPRING WASHER

2шт.

22

159205A1

VALVE

1шт.

23

KHR16140

TOGGLE SWITCH

Free Swing

1шт.

24

KHP18370

DECAL

Not Shown

1шт.

25

KHJ26560

HYDRAULIC HOSE

Not Shown

1шт.

26

KHJ26570

HYDRAULIC HOSE

Not Shown

1шт.
