(35.737.01) - HYD. LINE - ARM

Запчасти Case CX235C SR (35.737.01) - HYD. LINE - ARM (35) - HYDRAULIC SYSTEMS

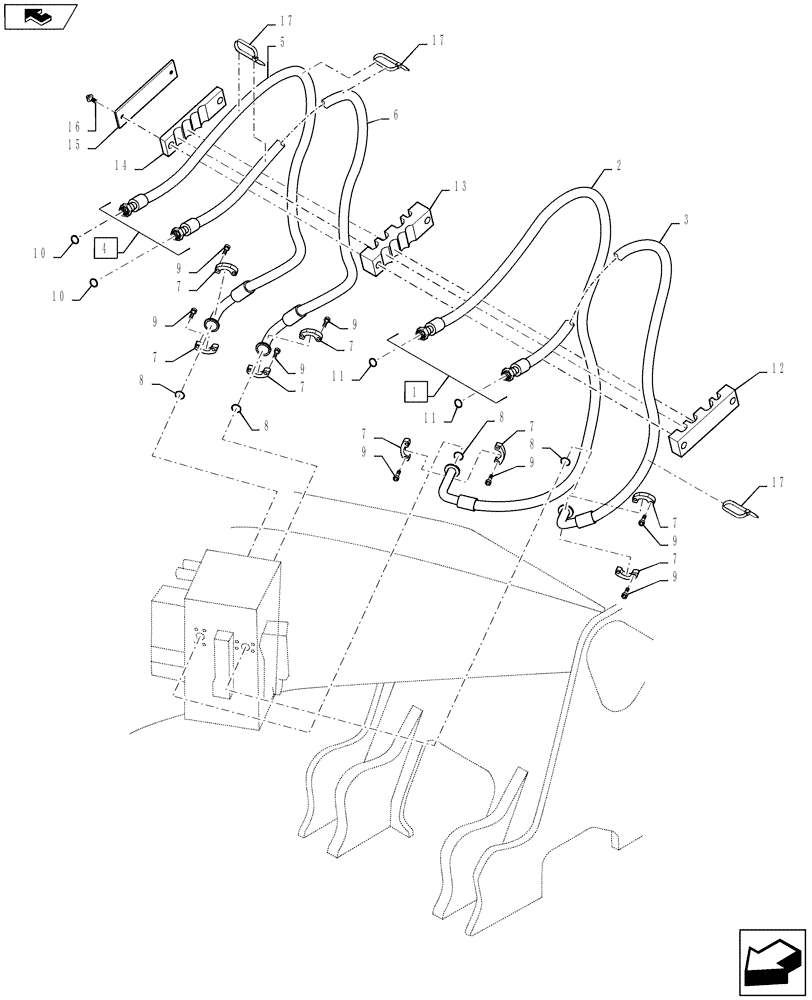

Схема запчастей Case CX235C SR - (35.737.01) - HYD. LINE - ARM (35) - HYDRAULIC SYSTEMS
17
9
17
7
7
5
9
7
8
home
9
1
12
11
8
7
3
15
16
14
13
6
7
9
10
9
9
2
11
17
8
9
10
8
4
9
7
7
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

NSS

NOT SOLD SEPARAT

Hose Set, Incl in Upper Assy, Incl 2 - 3

1шт.

2

KRJ31810

HYDRAULIC HOSE

1шт.

3

KRJ31820

HYDRAULIC HOSE

1шт.

4

NSS

NOT SOLD SEPARAT

Hose Set, Incl in Upper Assy, Incl 5 - 6

1шт.

5

KRJ30310

HYDRAULIC HOSE

1шт.

6

KRJ31840

HYDRAULIC HOSE

1шт.

7

153459A1

FLANGE

1.00 in Split Fange Std Press

8шт.

8

155211A1

O-RING

4шт.

9

862-10030

HEX SOC SCREW,M10 x 30mm, Cl 12.9

16шт.

10

KHJ1360

O-RING,0.07" Thk x 0.739" ID

2шт.

11

KHJ1361

O-RING,0.07" Thk x 0.926" ID

2шт.

12

KRJ31700

HOSE CLAMP

1шт.

13

KRJ30330

HOSE CLAMP

1шт.

14

KRJ25810

HOSE CLAMP

1шт.

15

KRJ25820

PLATE

1шт.

16

166347A1

BOLT,Sems, M10 x 30mm

M10X30

2шт.

17

150071A1

MOUNTING CLIP

6шт.
